Grenzenlose Vision

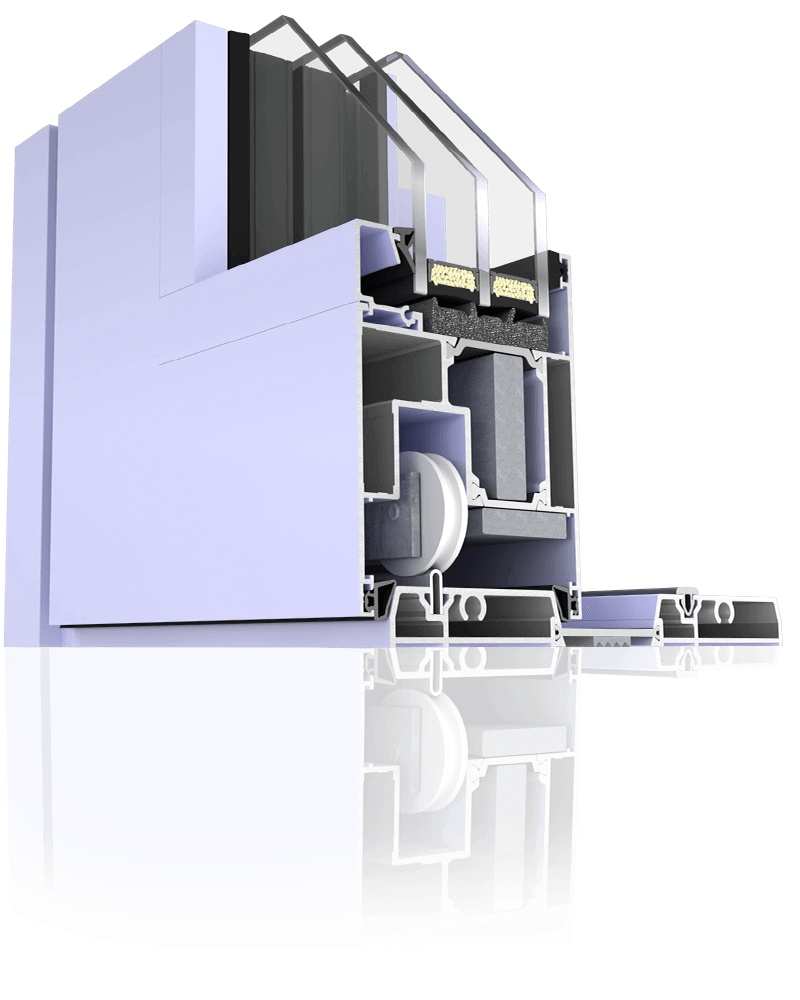

Patio HST 77 Querschnitt.

Veranda HST 77

Ein Schiebetürsystem mit beeindruckenden Konstruktionsmöglichkeiten. Wird nur in der HI-Variante angeboten, die das Risiko der Bildung von Wärmebrücken minimiert und einen hohen Schutz vor Wärmeverlust gewährleistet. Die Lösung ist in einer Version mit Standardrahmen und in der MONO-Variante – mit Festverglasung im Rahmen – erhältlich.

Die Konstruktion der Patio HST77AL-Profile erlaubt Ihnen exklusive Lösungen mit großen Abmessungen zu realisieren. Durch die verwendeten Materialien und angewendeten technischen Lösungen wird ein hohes Maß an thermischem und akustischem Schutz erreicht. Dank seiner Eigenschaften ist dieses System sowohl für Einfamilienhäuser als auch für komfortable Appartements oder auch Hotels geeignet.

Die Konstruktion der Patio HST77AL-Profile erlaubt Ihnen exklusive Lösungen mit großen Abmessungen zu realisieren. Durch die verwendeten Materialien und angewendeten technischen Lösungen wird ein hohes Maß an thermischem und akustischem Schutz erreicht. Dank seiner Eigenschaften ist dieses System sowohl für Einfamilienhäuser als auch für komfortable Appartements oder auch Hotels geeignet.

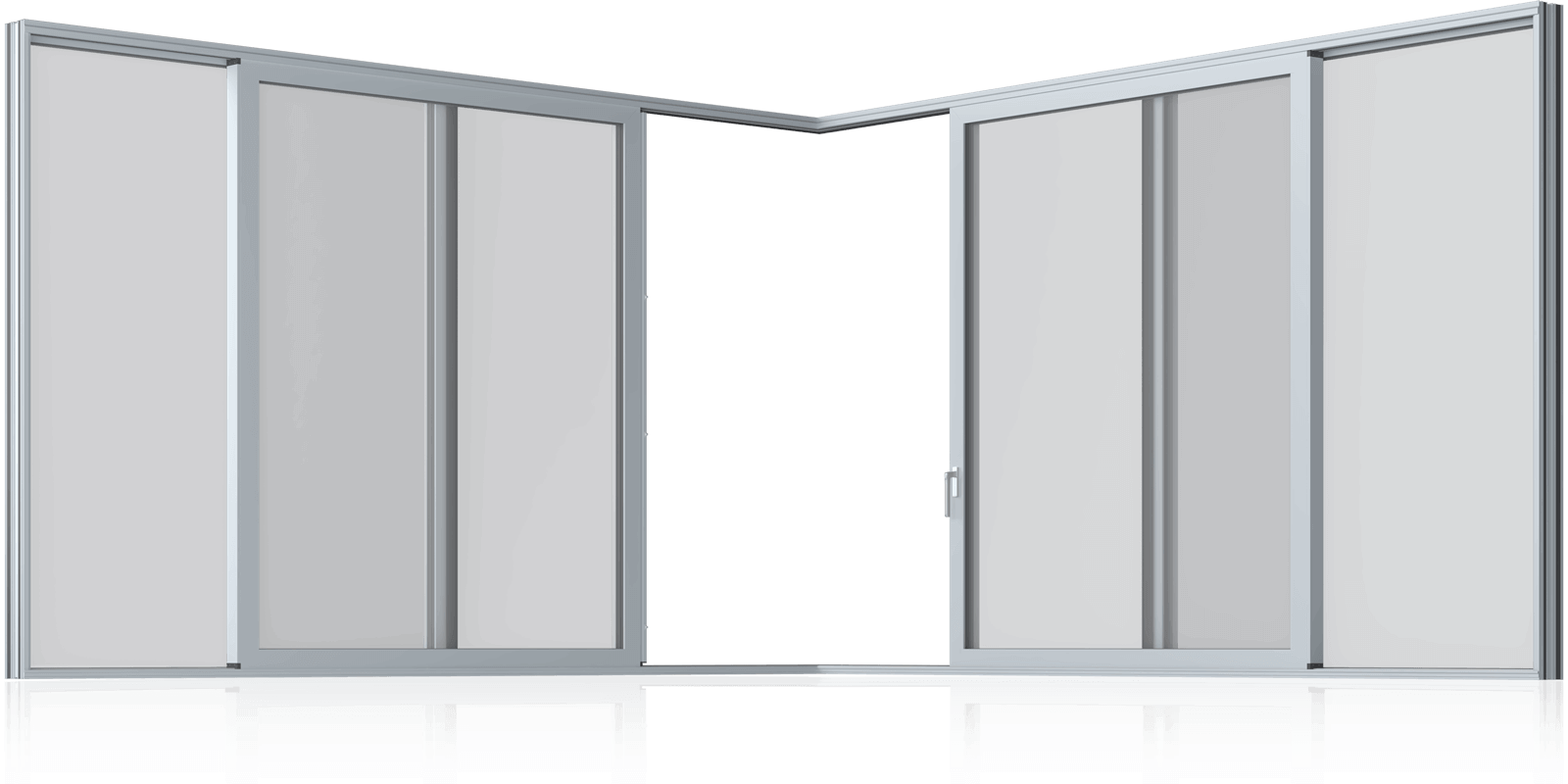

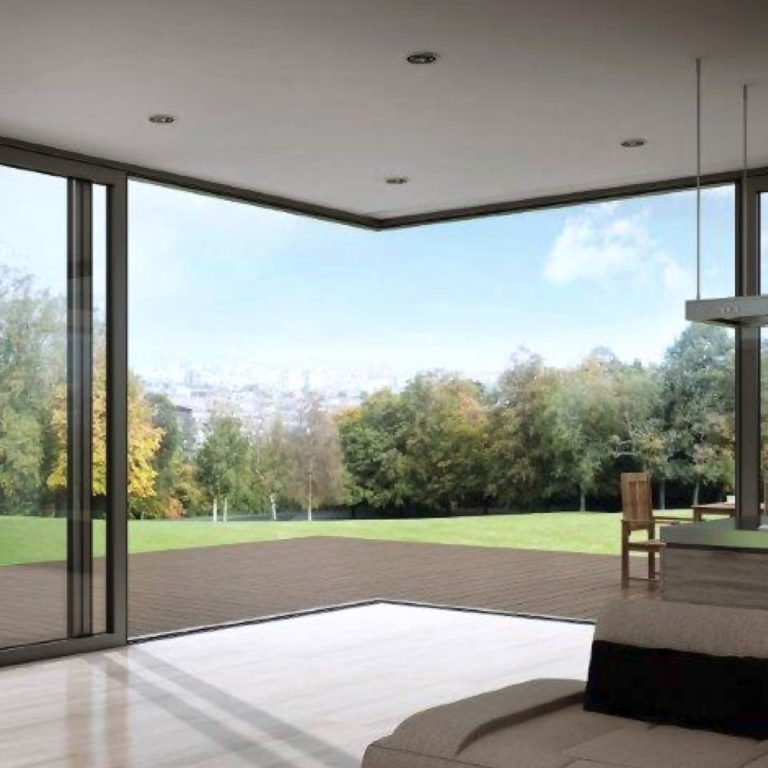

Patio HST 77 in der Version mit offener Ecke.

DIE VOLLKOMMENE BELLEVUE

Mit dem Patio HST 77-System können Sie eine einzigartige Lösung schaffen – eine völlig offene Ecke.

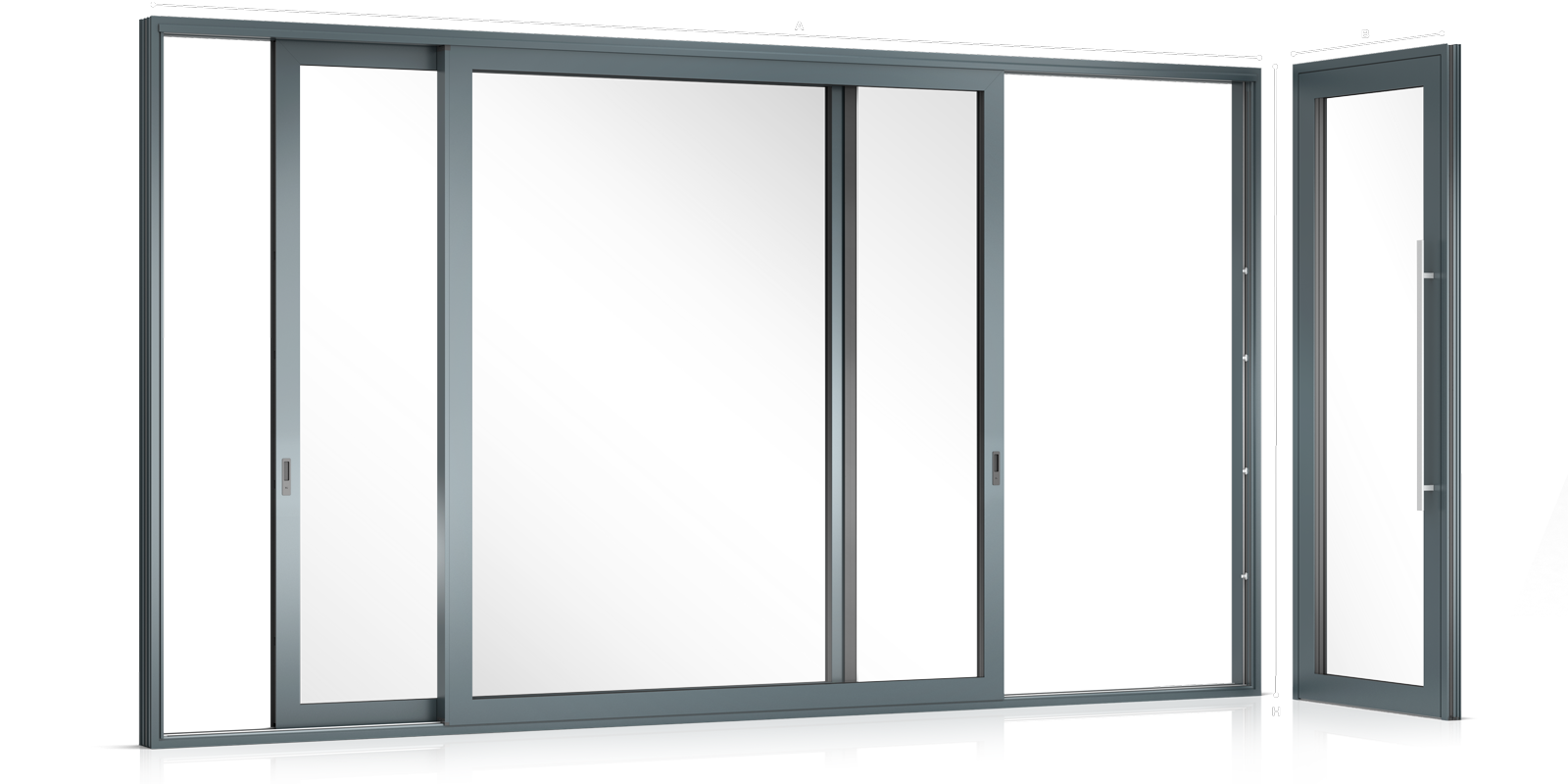

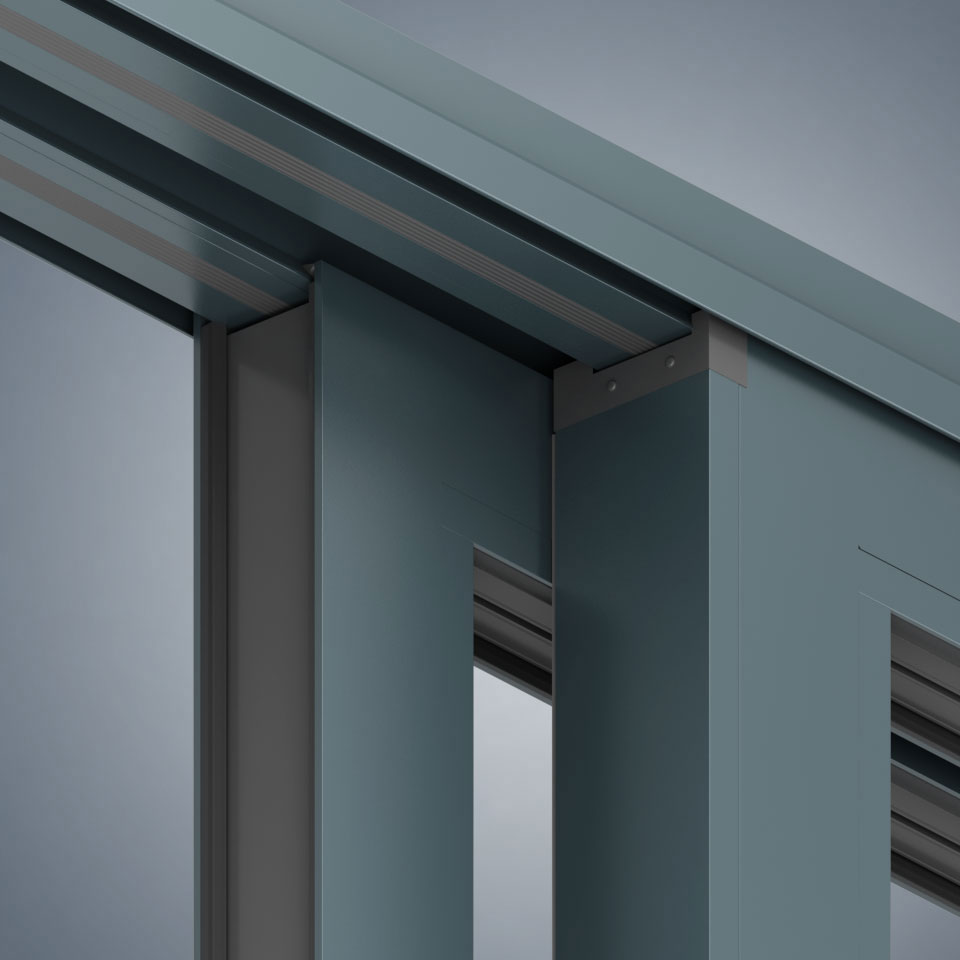

Patio HST 77 im Schema D.
Abmessungen: H = 3000 mm, A = 5450 mm, B = 1185 mm. Aussenansicht.
Aluminium Patio HST 77 - Schema D.
Abmessungen: H = 3000 mm, A = 5450 mm, B = 1185 mm. Sicht von innen.

UNGEBUNDENHEIT & FREIHEIT

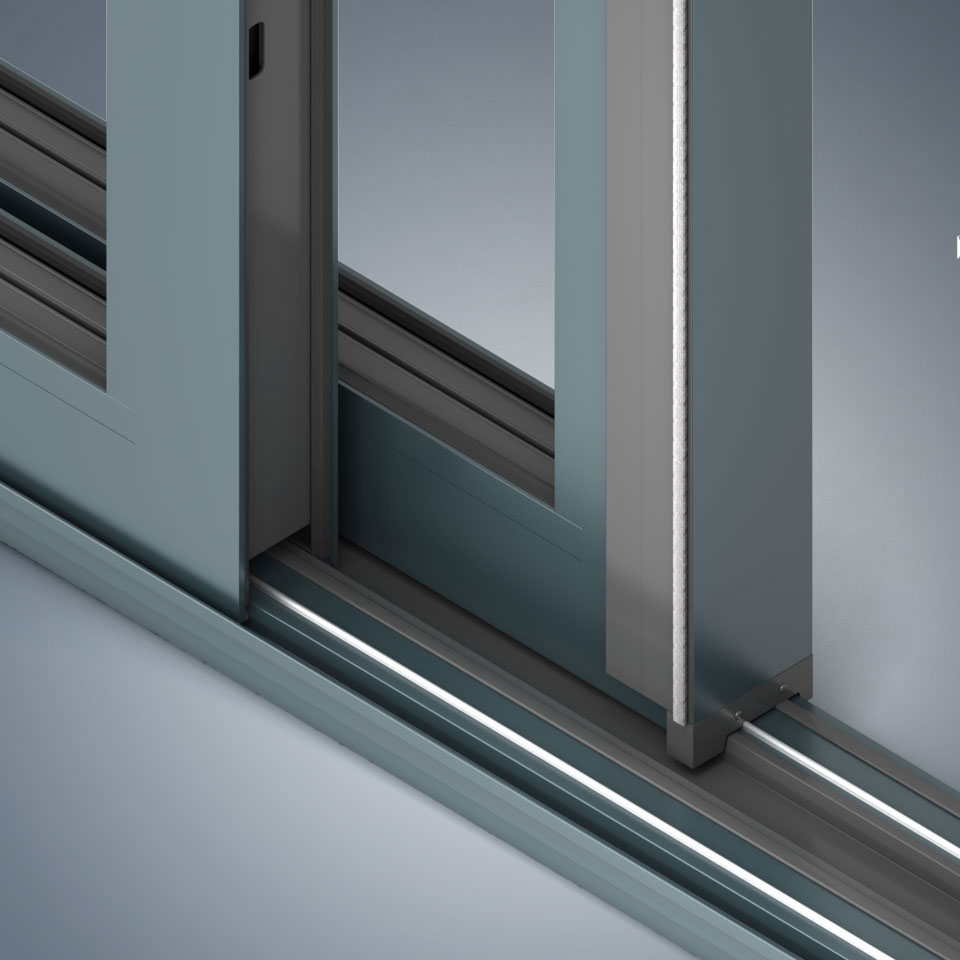

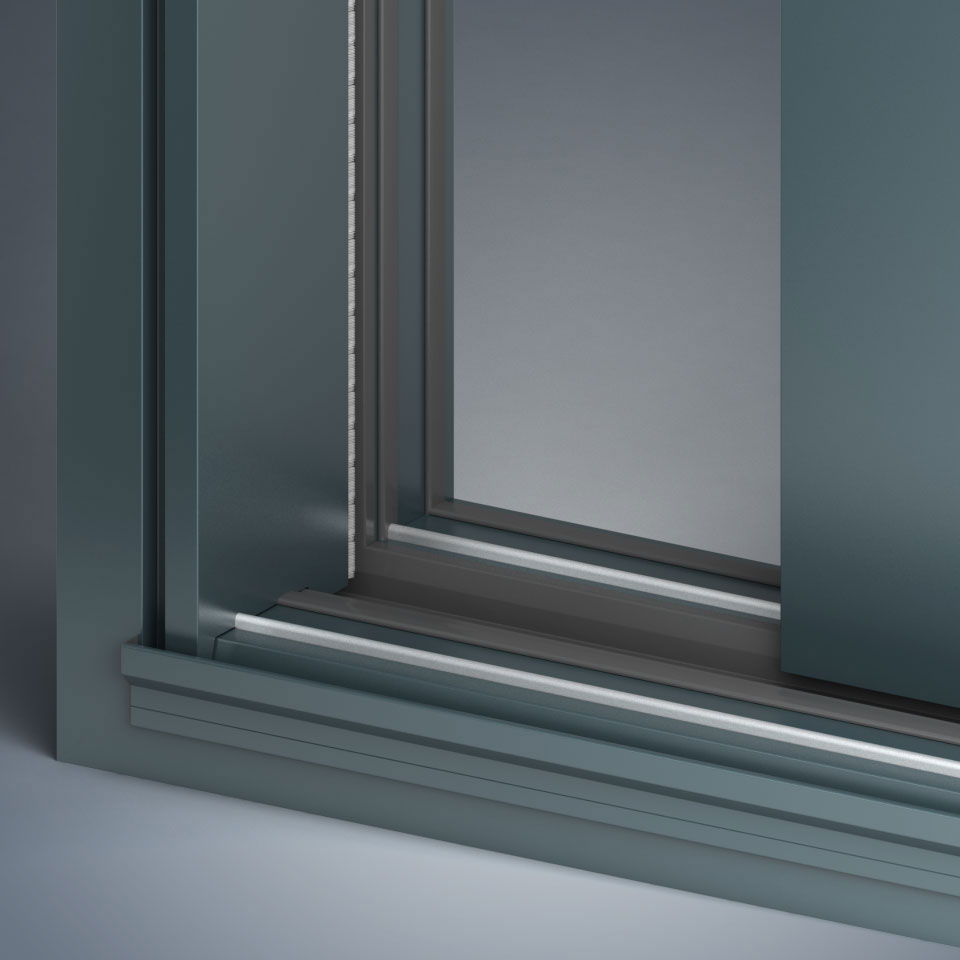

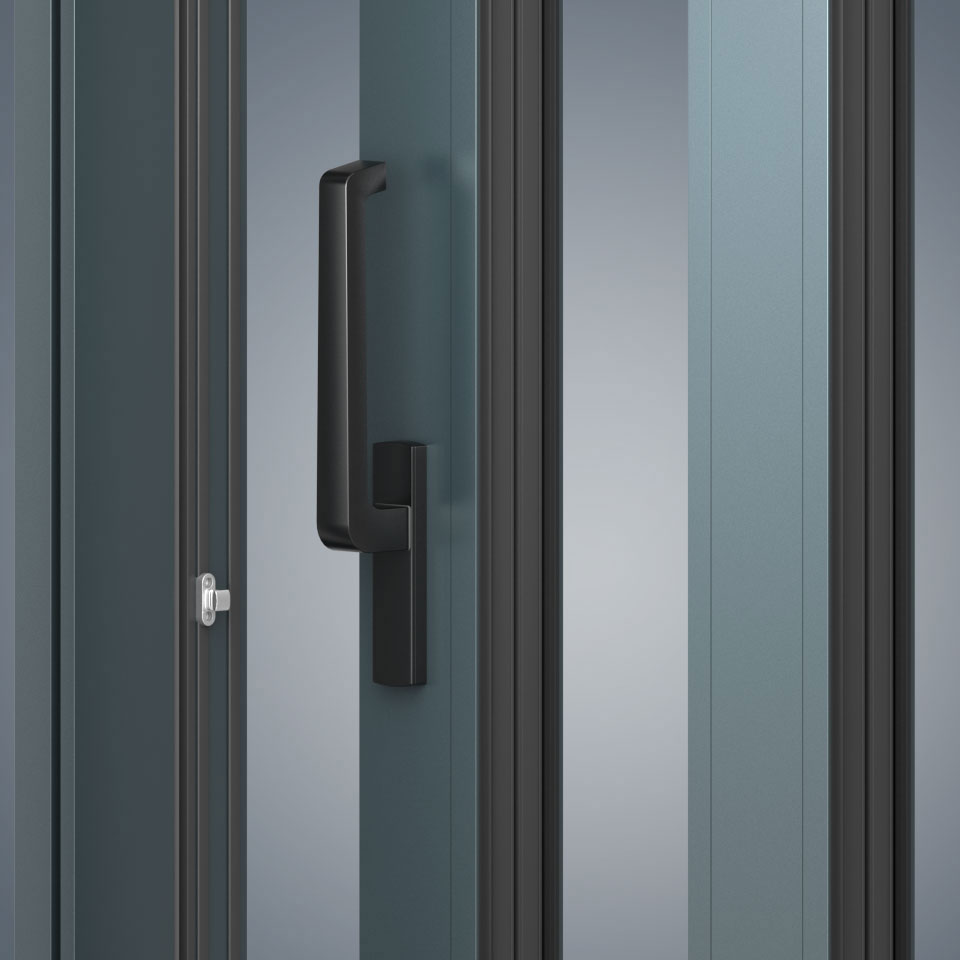

Die Hebe-Schiebetüren Patio HST 77 im D-Schema bieten eine freie Wahl des Gangflügels. Das Design ist abgestimmt auf die Premium 86 Tür (in der vorgestellten Lösung vollständig verglast).

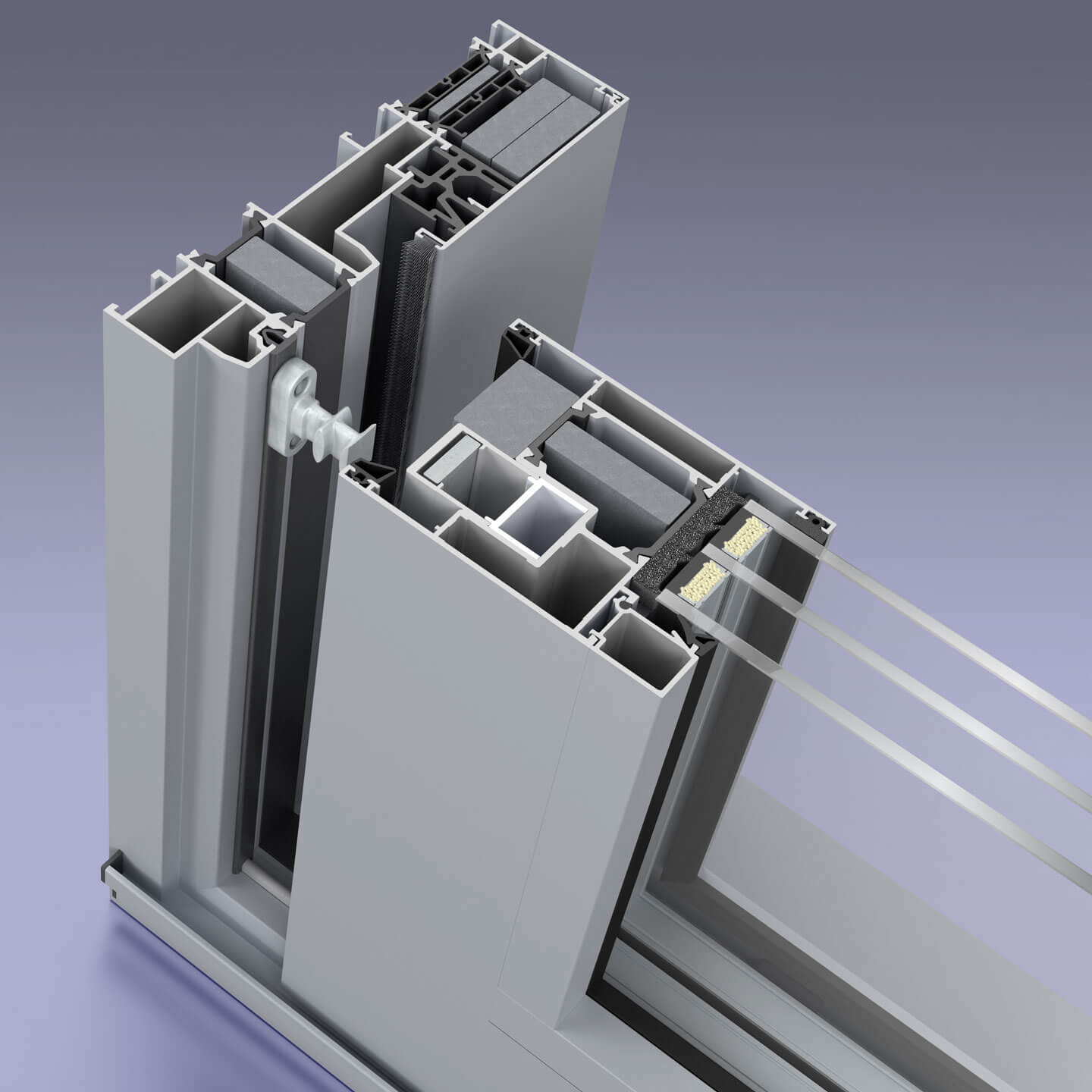

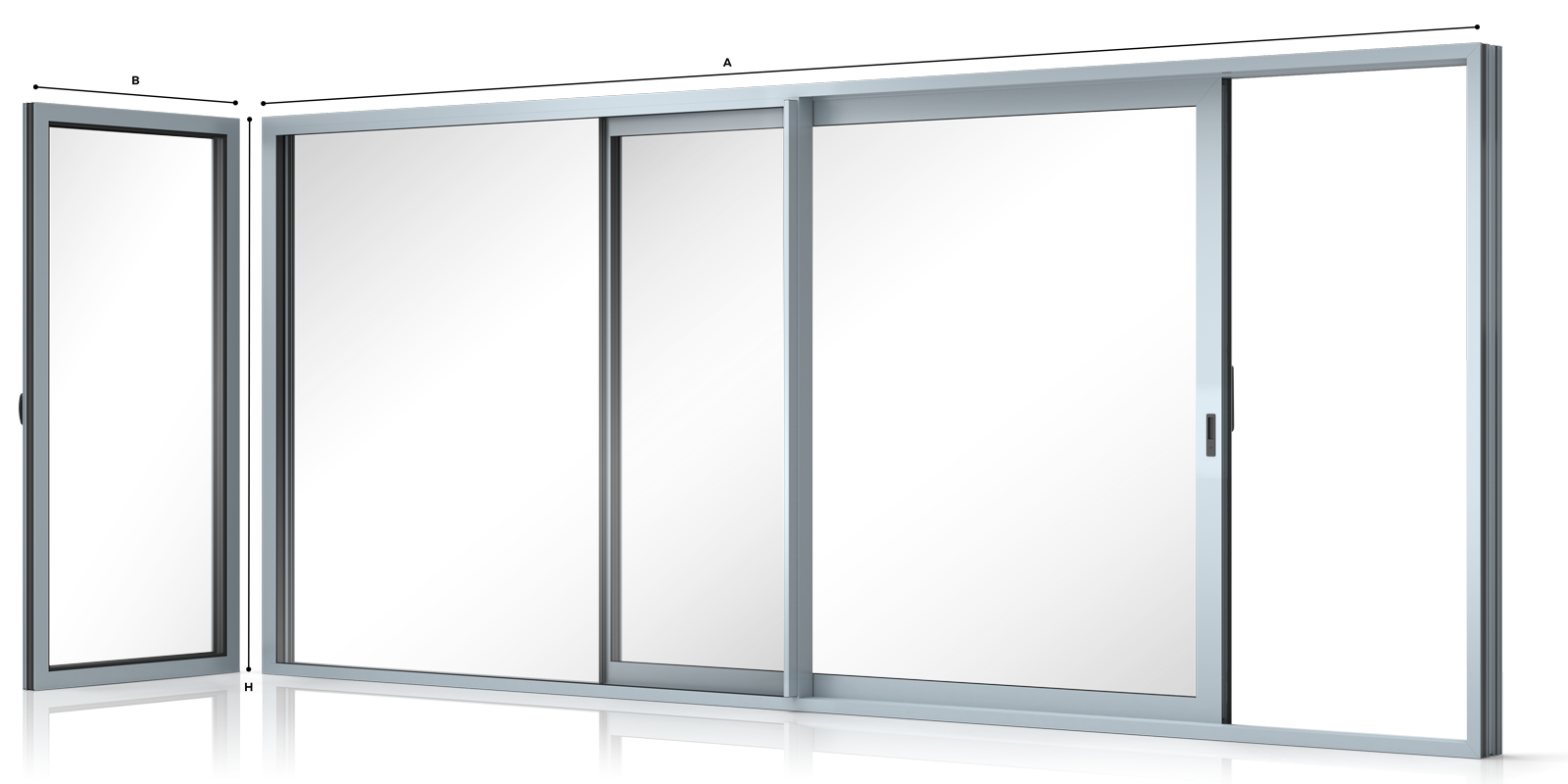

PatioHST 77 in der MONO-Version.
Abmessungen: H = 2555 mm, A = 5920 mm, B = 1355 mm. Aussenansicht.

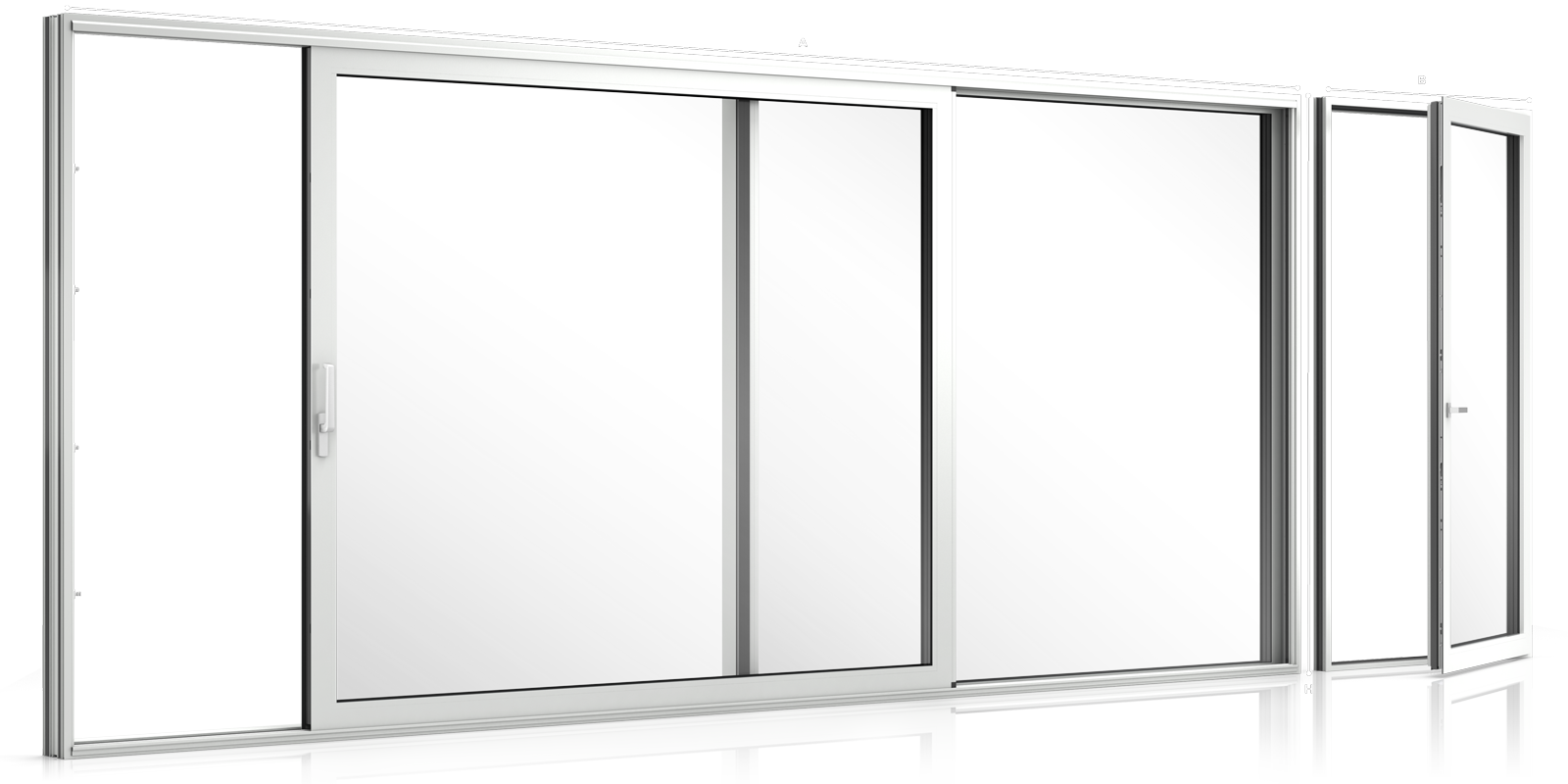

Patio HST 77, Variante MONO, Schema A.
Abmessungen: H = 2555 mm, A = 5920 mm, B = 1355 mm. Sicht von innen.

PANORAMA

Das System Patio HST 77 MONO im Schema A ermöglicht es, eine Konstruktion mit einer beeindruckenden Breite (6 Meter) zu erhalten. Die Lösung passt perfekt zum Premium 86 Balkon (die vorgestellte Lösung stellt eine niedrige Schwelle dar).

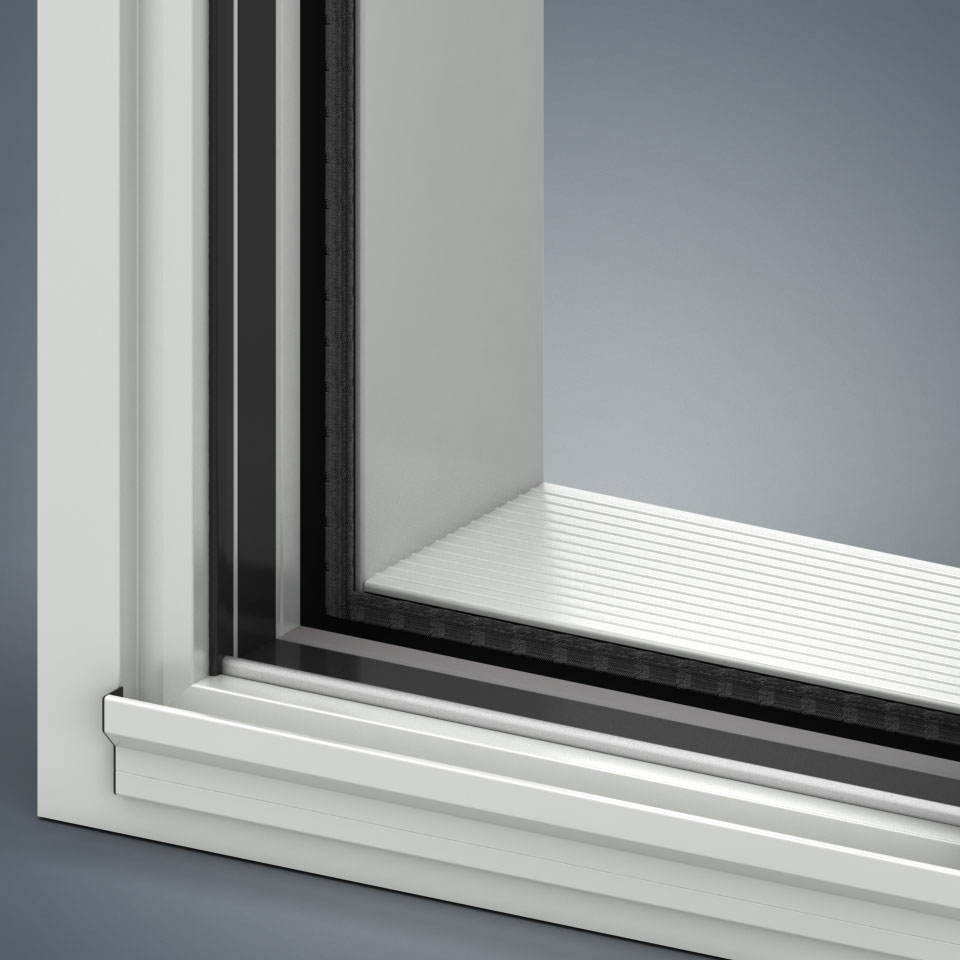

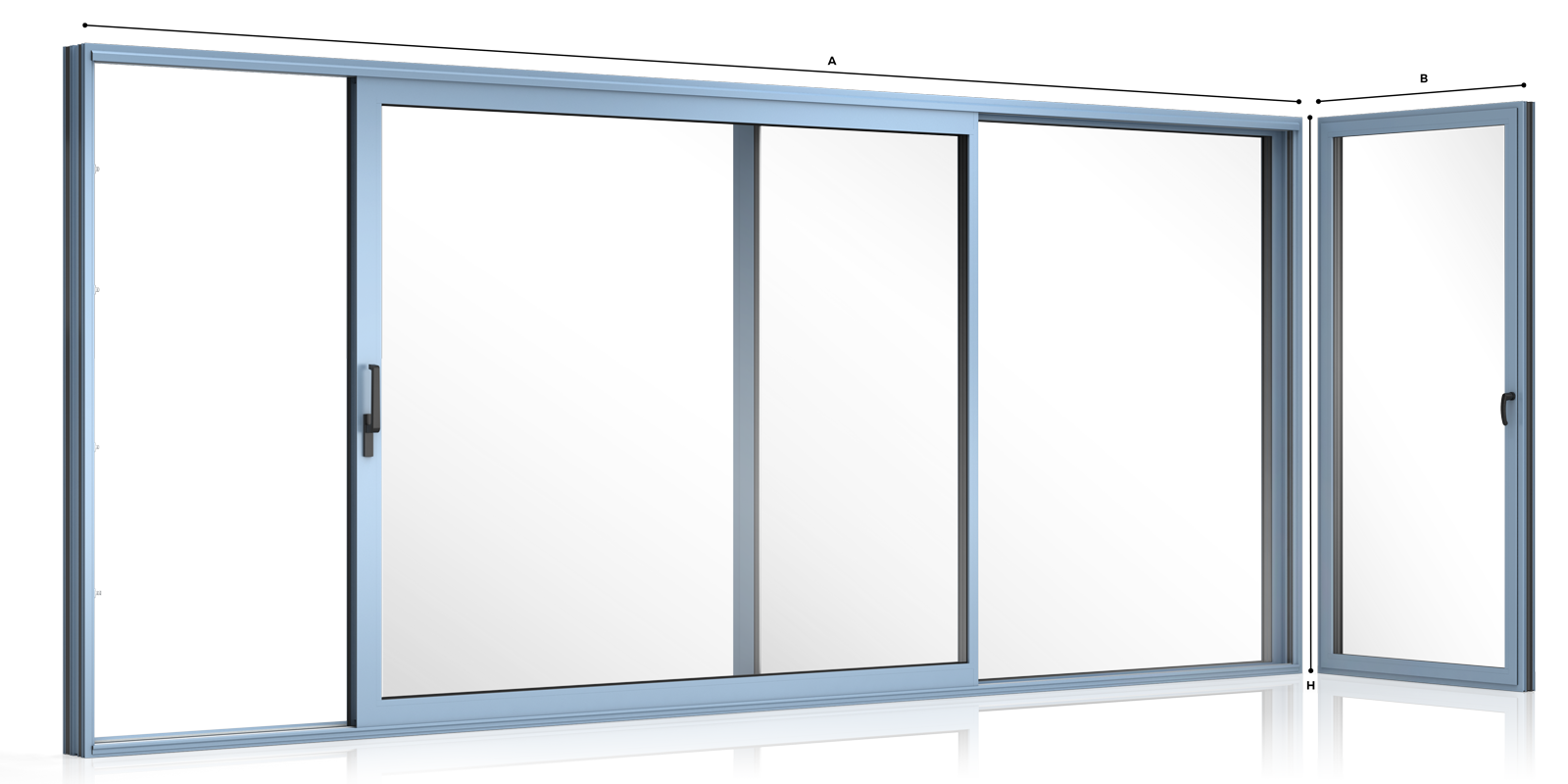

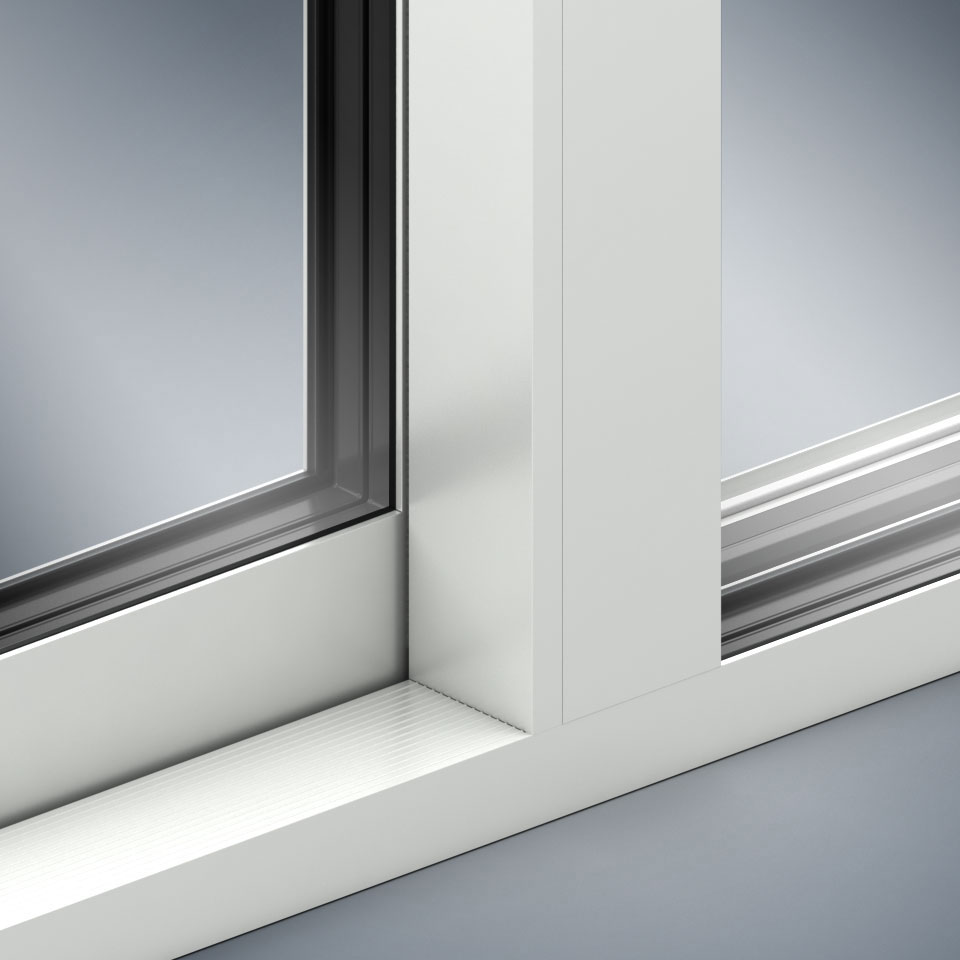

Patio HST 77 MONO mit Balkon Premium 86 US.
Abmessungen: H = 2555 mm, A = 5850 mm, B = 1185 mm. Sicht von innen.

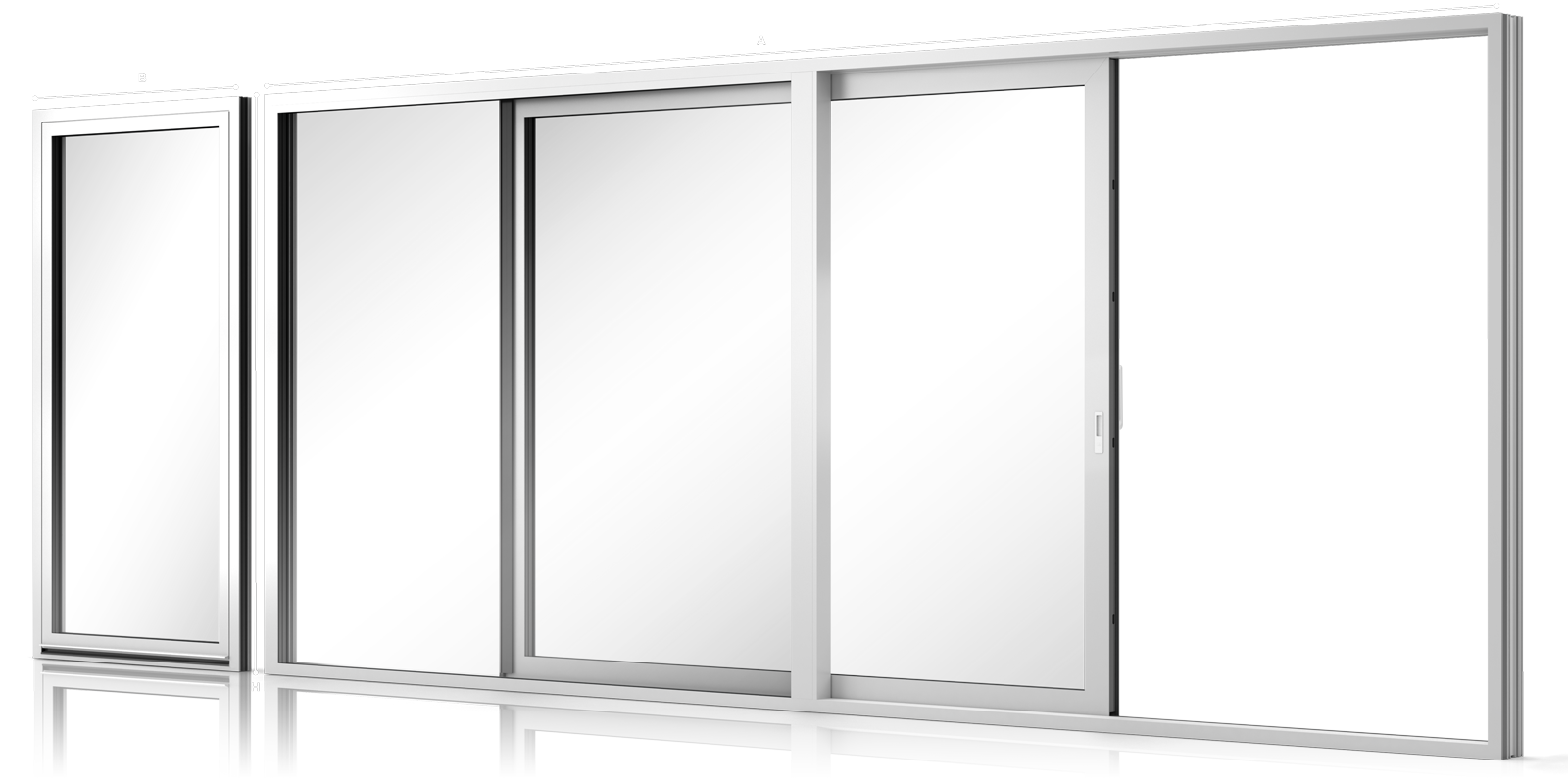

Zusammenstellung von dem Patio HST 77 Mono mit einem Balkon mit verdecktem Flügel.
Abmessungen: H = 2555 mm, A = 5850 mm, B = 1185 mm. Aussenansicht.

LEICHTIGKEIT

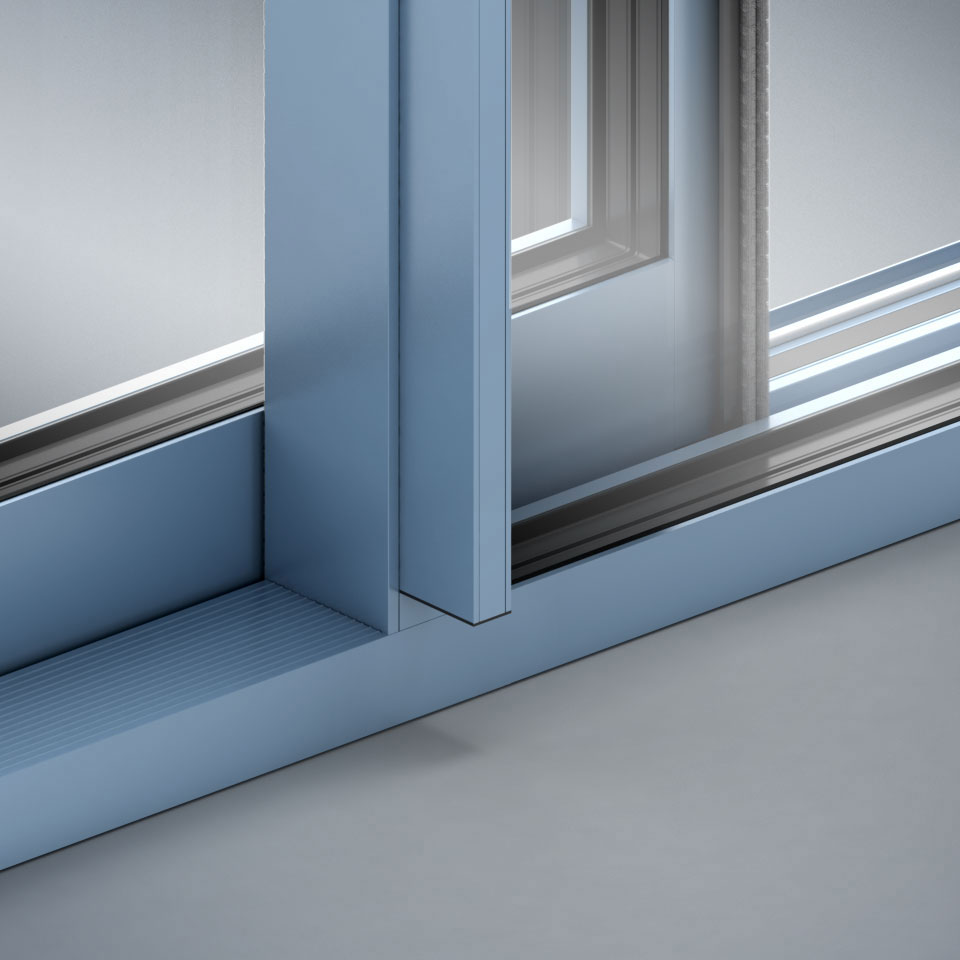

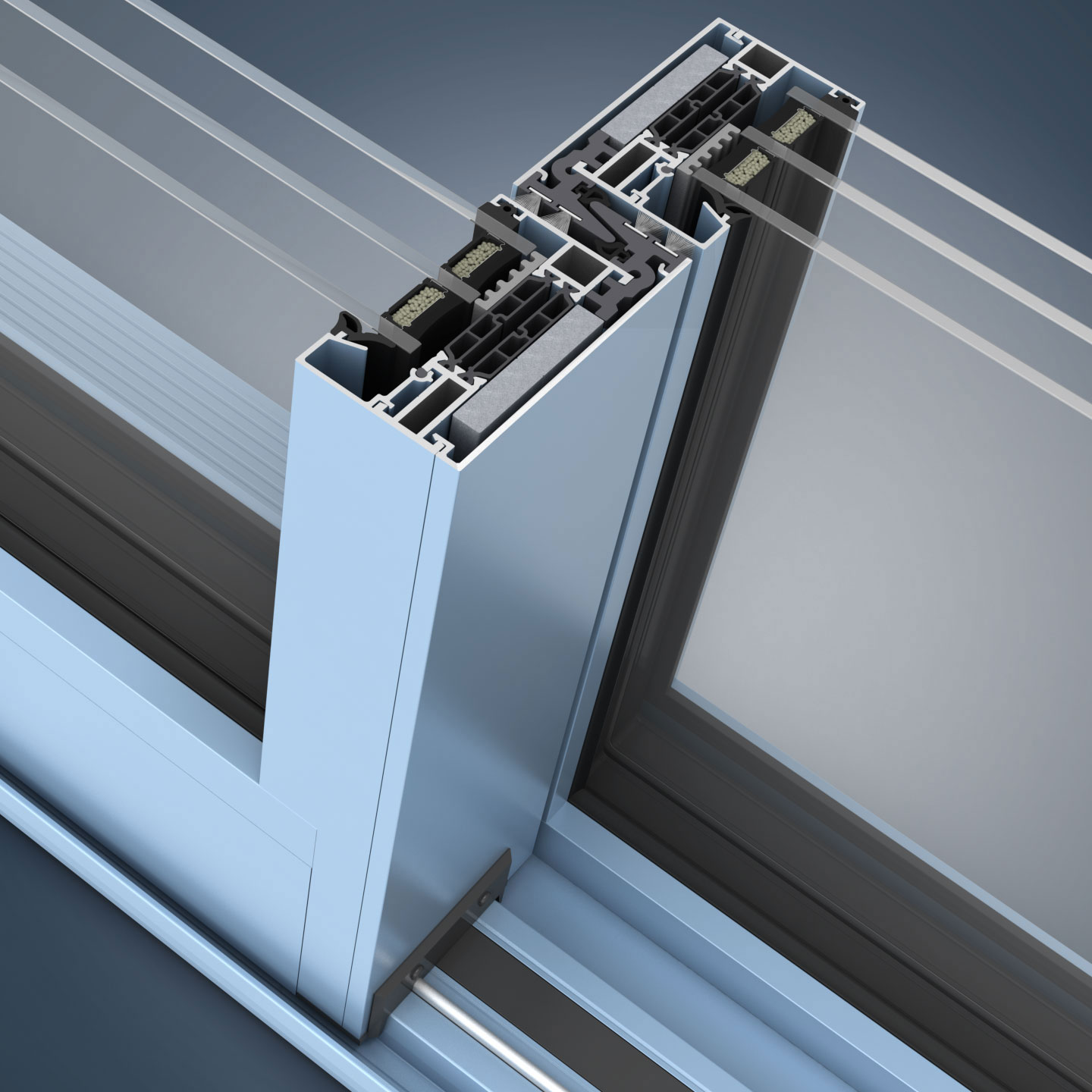

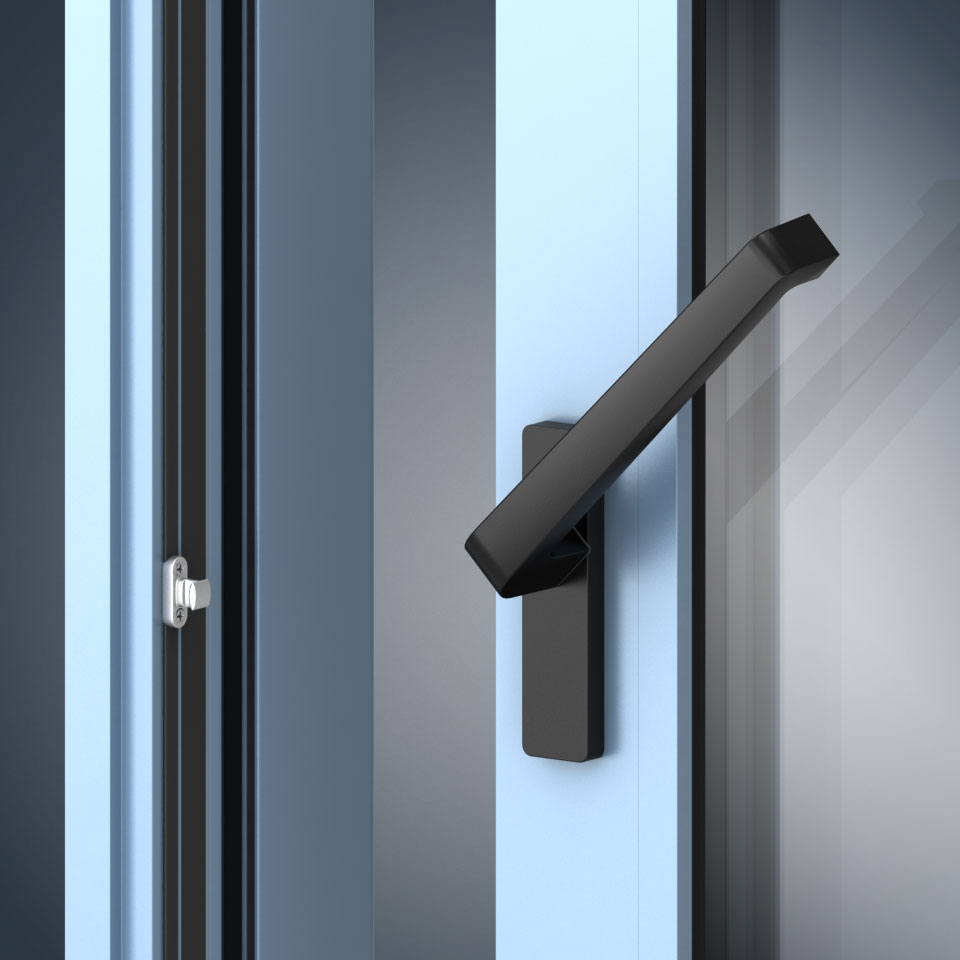

Der schmale Pfosten des Patio HST 77 MONO im Schema A sorgt für eine außergewöhnliche Konstruktionsleichtigkeit, die fast 6 m breit ist. Die Lösung passt perfekt zum Premium 86 US-Balkon (mit einem von außen nicht sichtbaren Flügel).

FARBE

Die Pulverbeschichtung ist ein Verfahren, bei dem Pulverlack im elektrostatischen Spritzverfahren auf ein Aluminiumprofil aufgetragen wird. Das pulverbeschichtete Element wird in einen Offen geschoben bei ca. 200 °C. Infolgedessen schmilzt das Pulver und die Beschichtung härtet aus. Die Pulverbeschichtung ermöglicht eine dauerhafte und glatte Beschichtung ohne Fehler in Form von Falten oder Flecken. Holzähnliche Farben entstehen jedoch durch die Übertragung des Musters von der Folie (mit darauf aufgetragenem Pigment) auf die Aluminiumprofile im Sublimationsverfahren.

Querschnitte

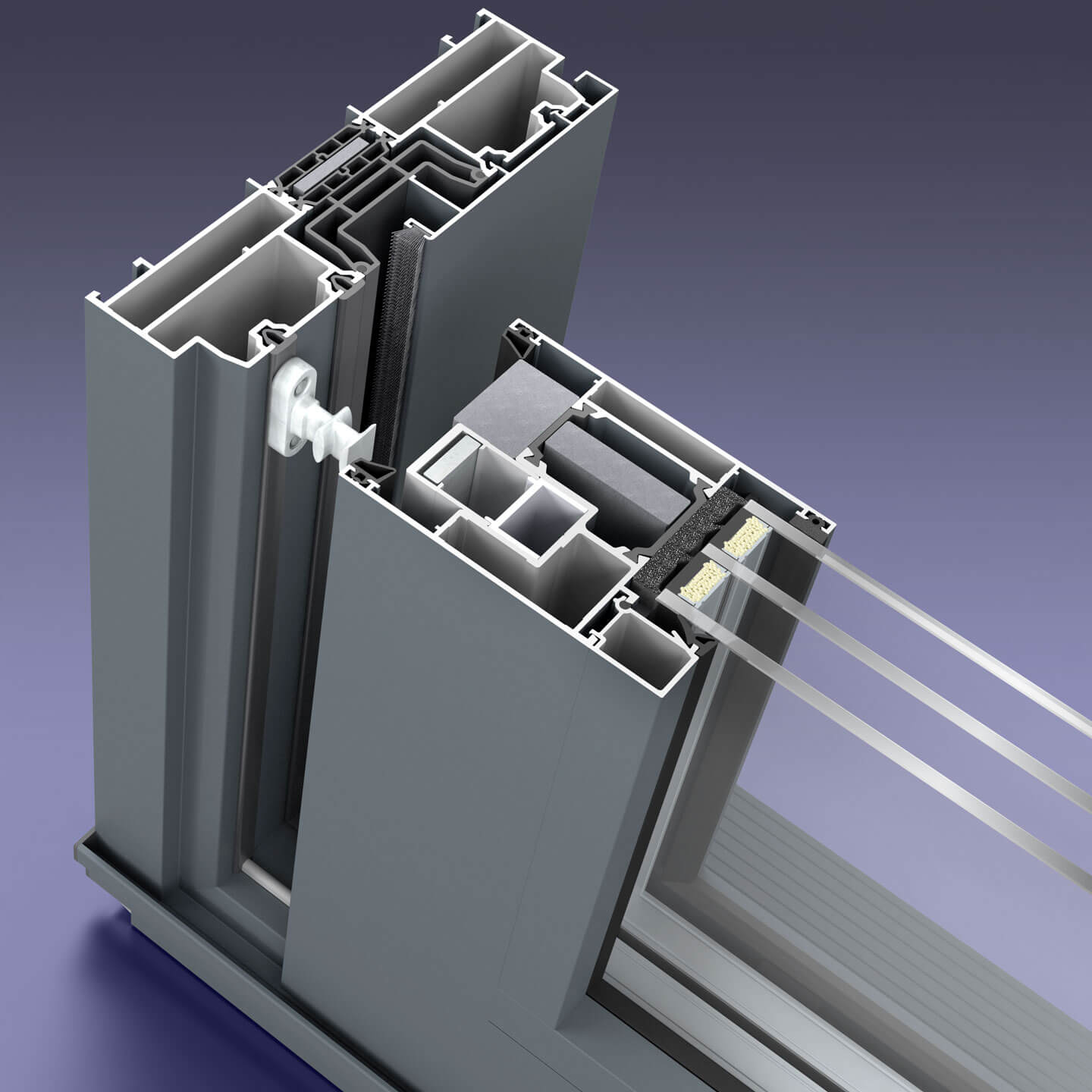

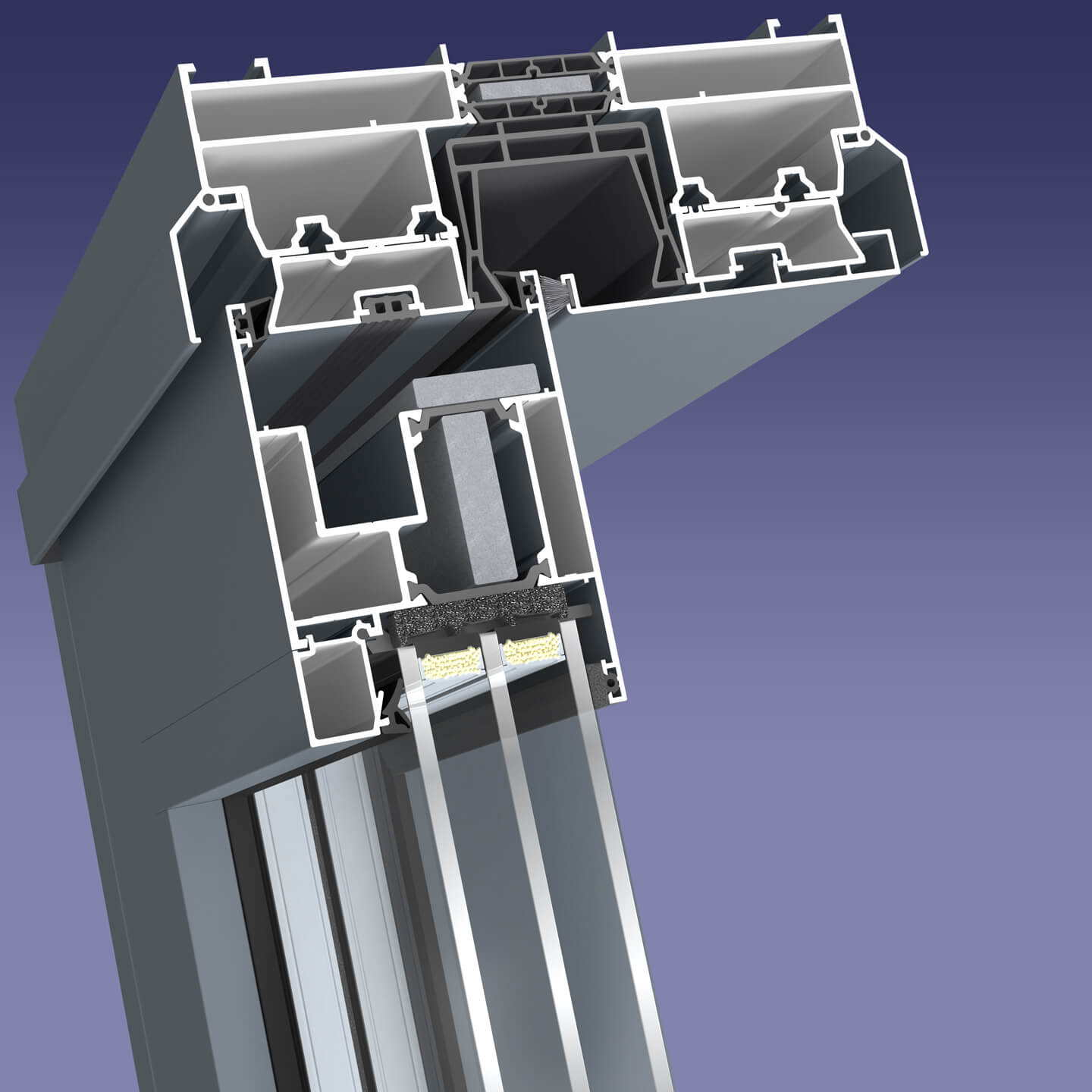

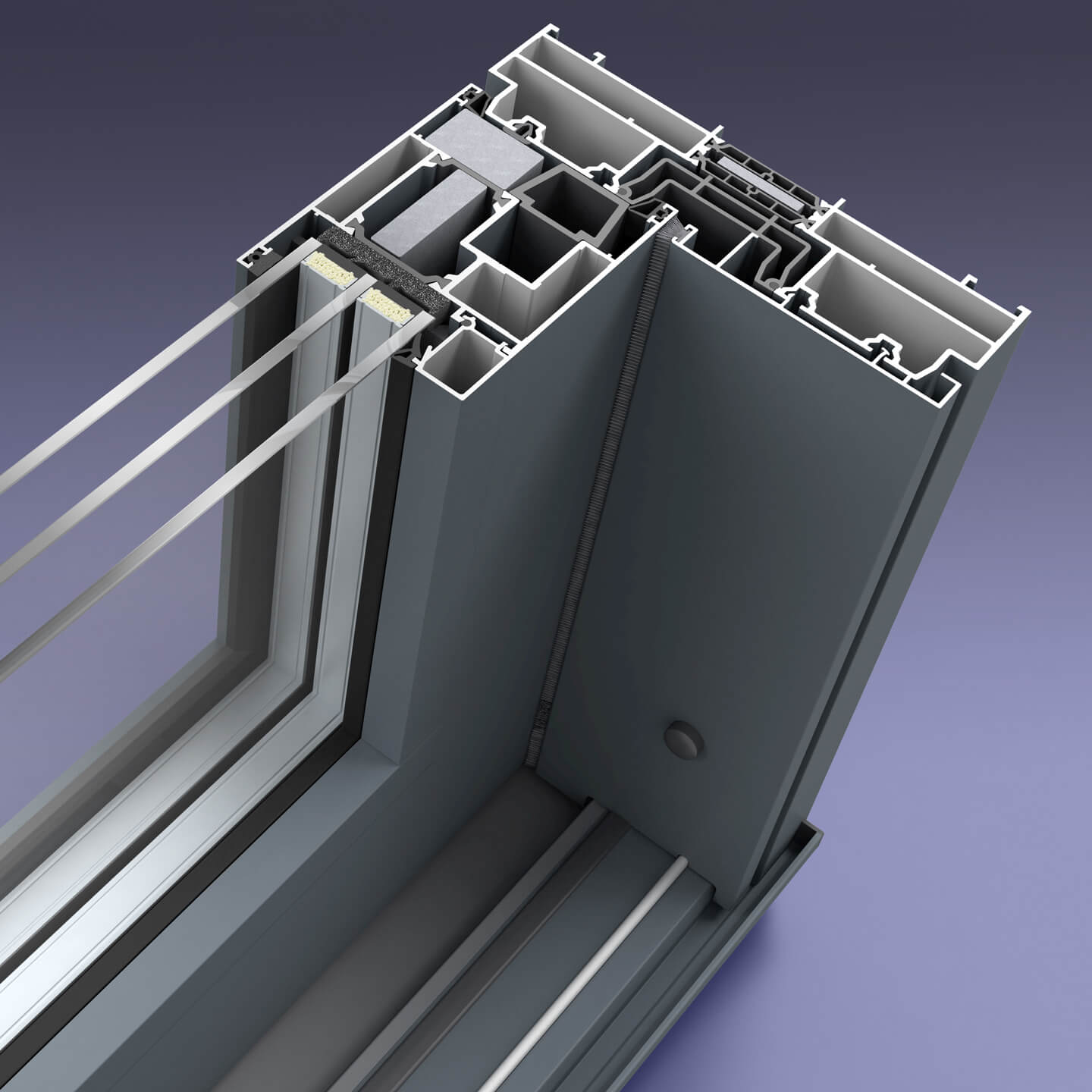

Querschnitt der Hebeschiebetüren Patio HST 77.
Standardrahmen
  1. Festverglasung (FIX) im Türblatt
  2. Aktivblatt pulverbeschichtet
  3. Trolley-Schiene
  4. Erdgeschoss
  5. Flügelwagen
  6. Wärmedämmung
  7. Standardrahmen
  8. Terrassenebene
  9. Gekerbte Außenschwelle
  10. Feste Flügelabdeckung
  11. Wärmedämmung

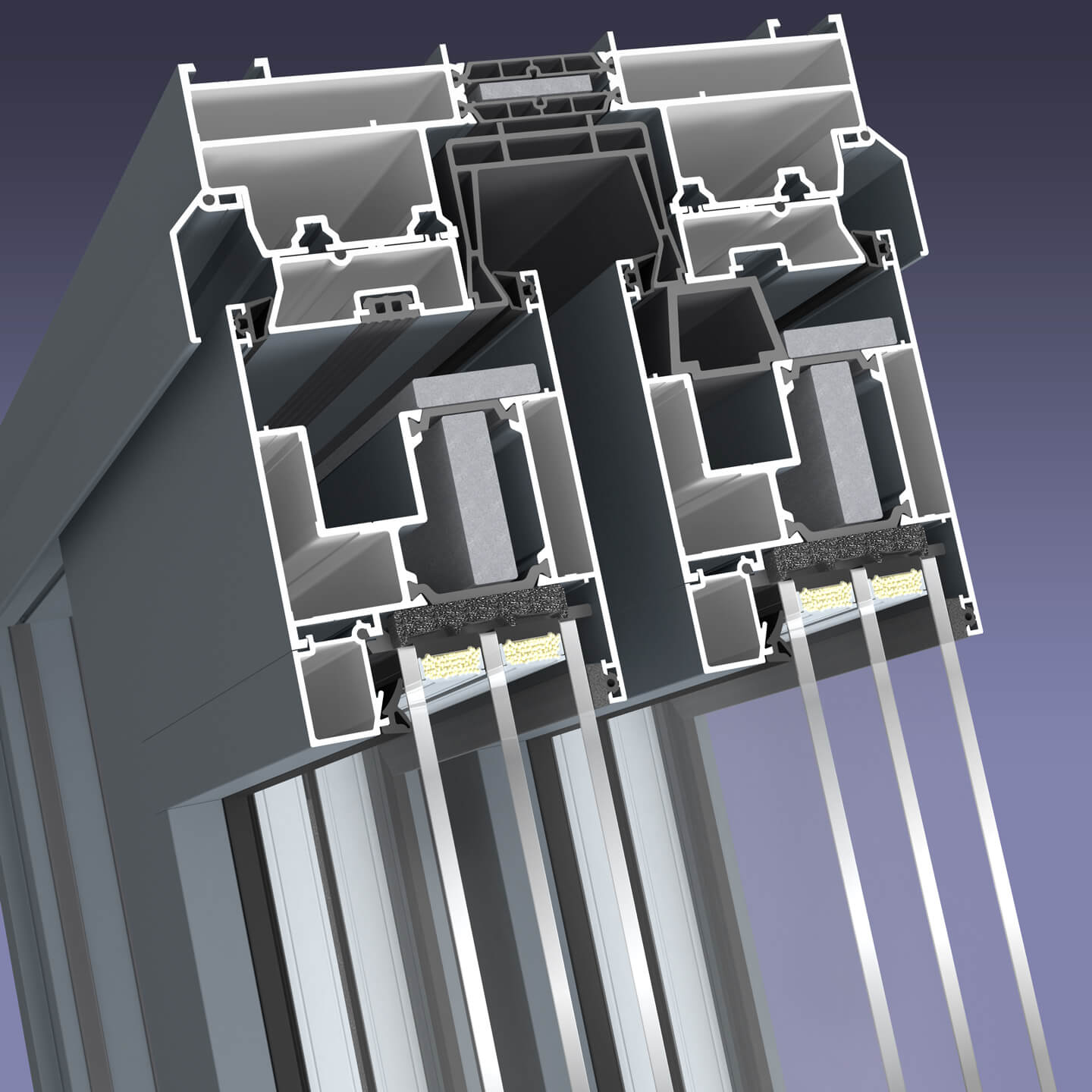

Patio HST 77 Querschnitt mit drei Flügeln.
3-flügelig | Standardrahmen
  1. Extreme Dauerverglasung (FIX)
  2. Terrassenebene
  3. Standardbreiter Rahmen (271 mm)
  4. Innenflügel aktiv
  5. Aktiver Flügel
  6. Erdgeschoss
  7. Rahmensystemverbindung

Querschnitte

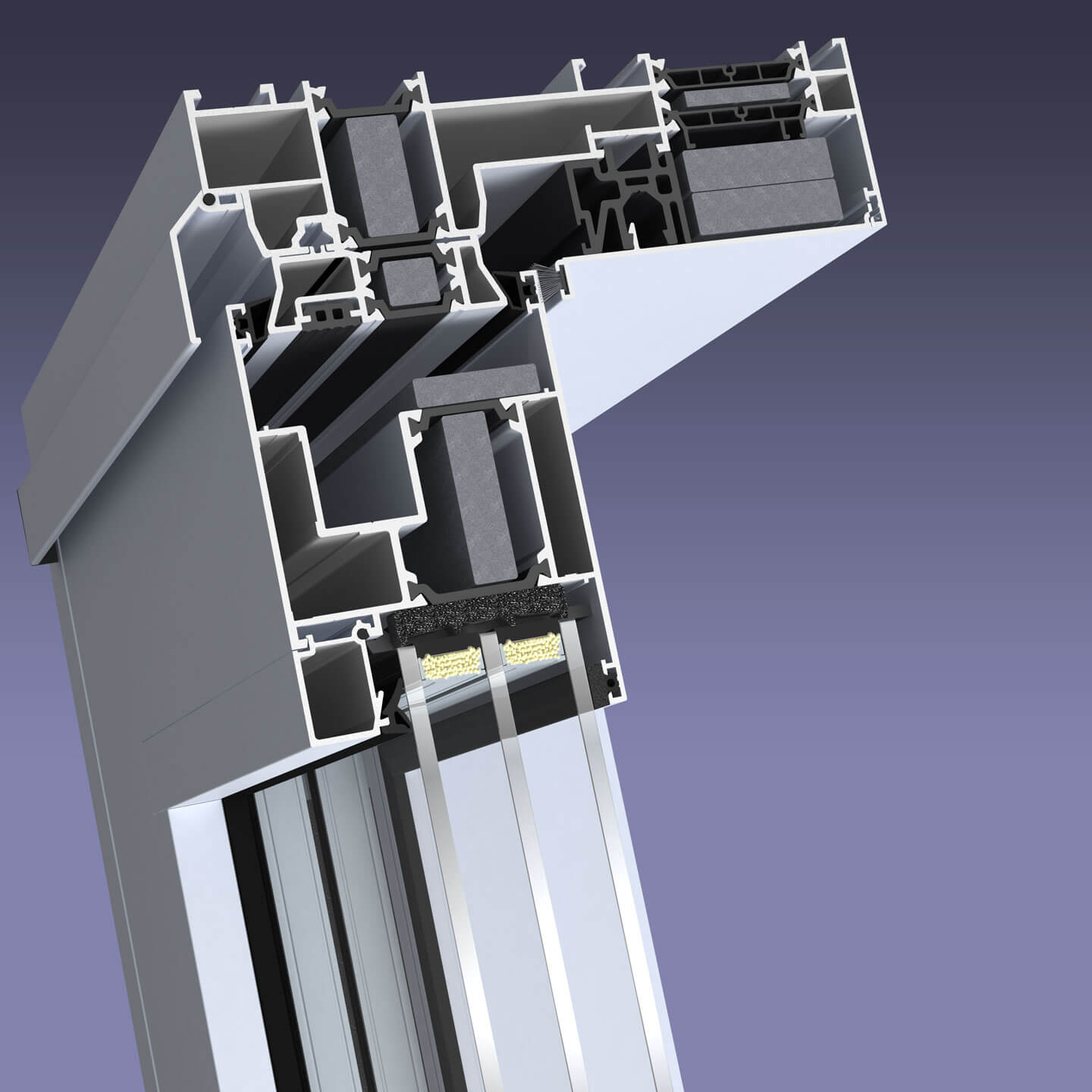

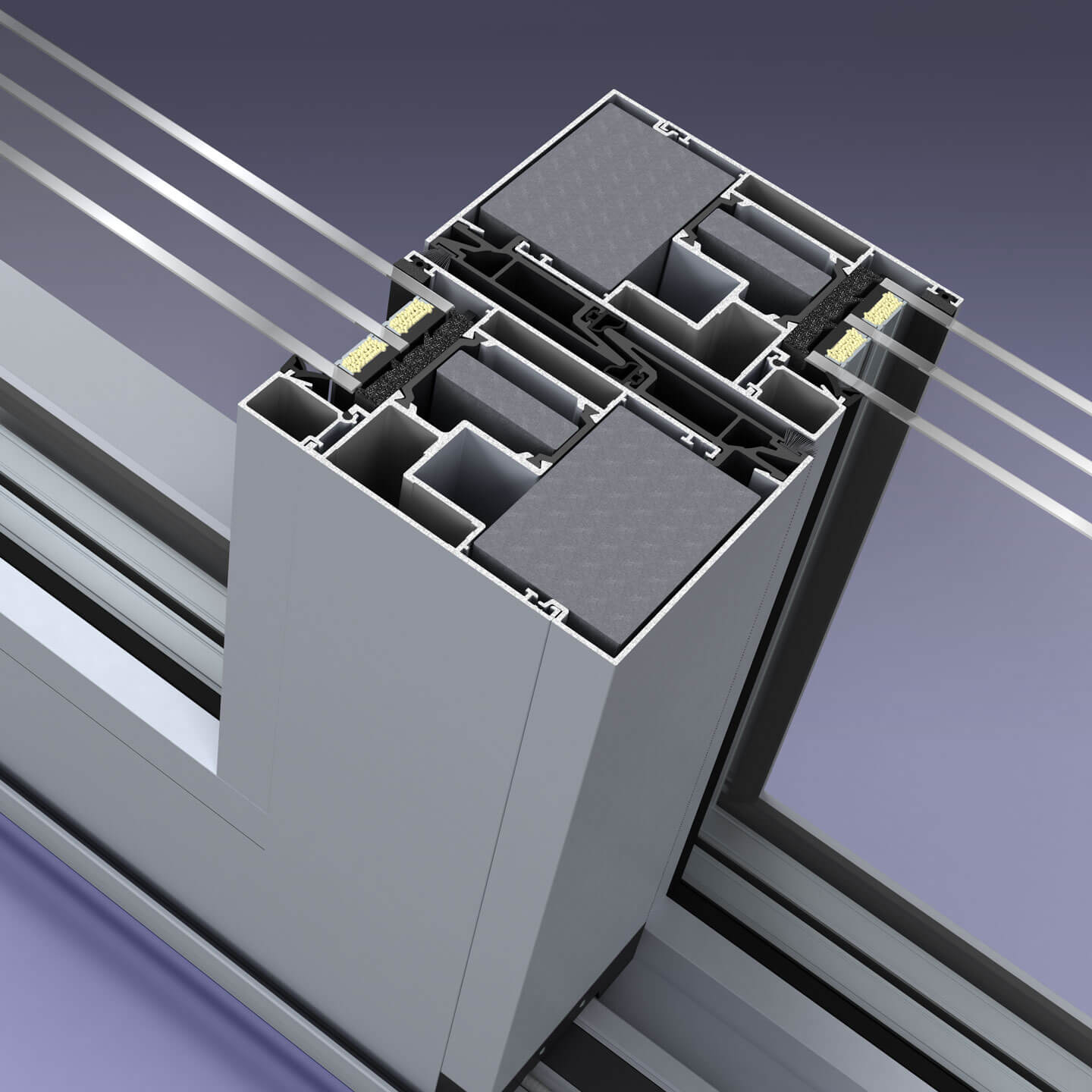

Querschnitt des oberen Teils des Patio HST 77 in der MONO-Version.
FIX im Rahmen
  1. „Mono“-Rahmen (174 mm)
  2. Tropfkappe oben
  3. Aktiver Flügel
  4. Wärmedämmung
  5. Wärmedämmung
  6. Thermische Trennung
  7. Festverglasung (FIX) im Rahmen
  8. Versiegelung der Flügel

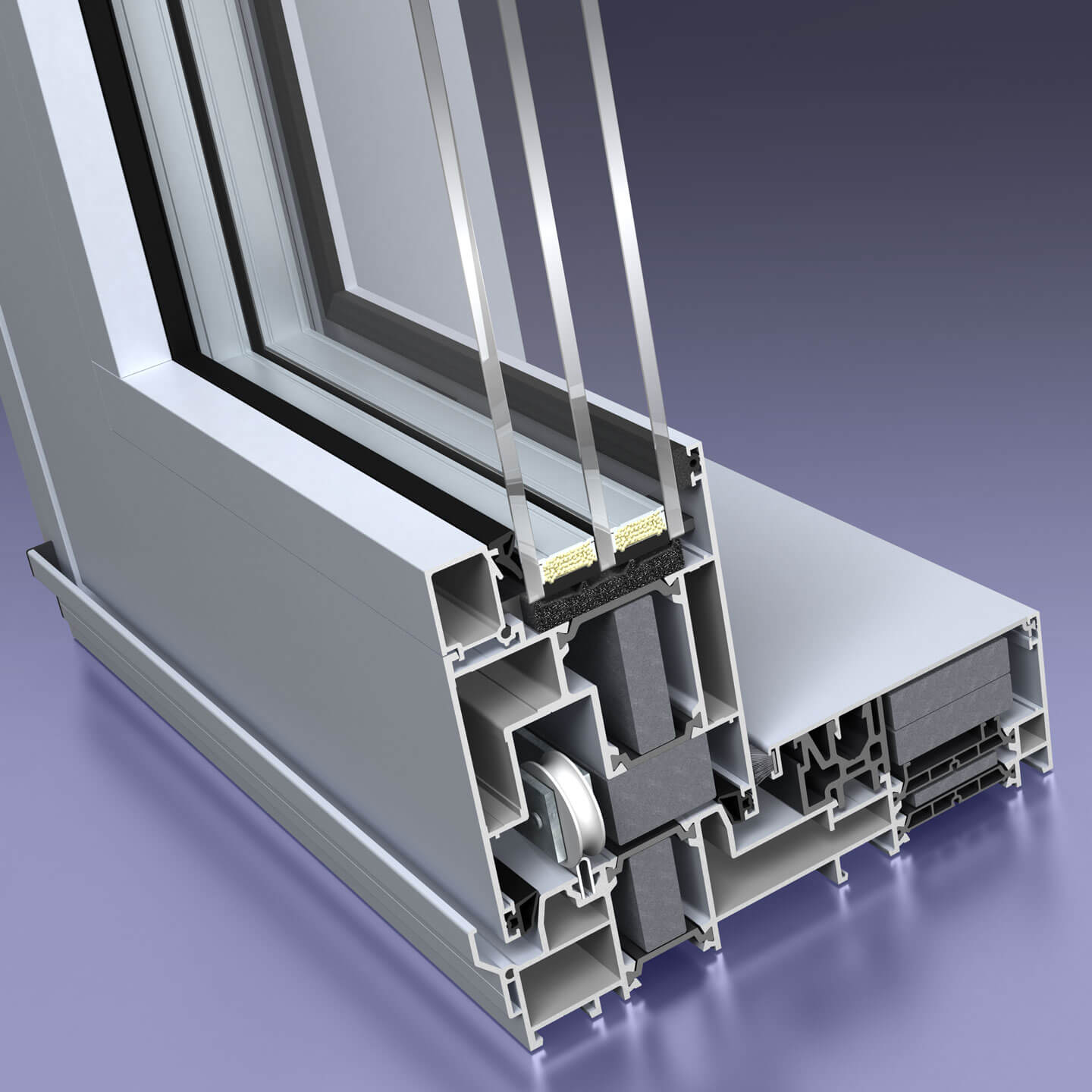

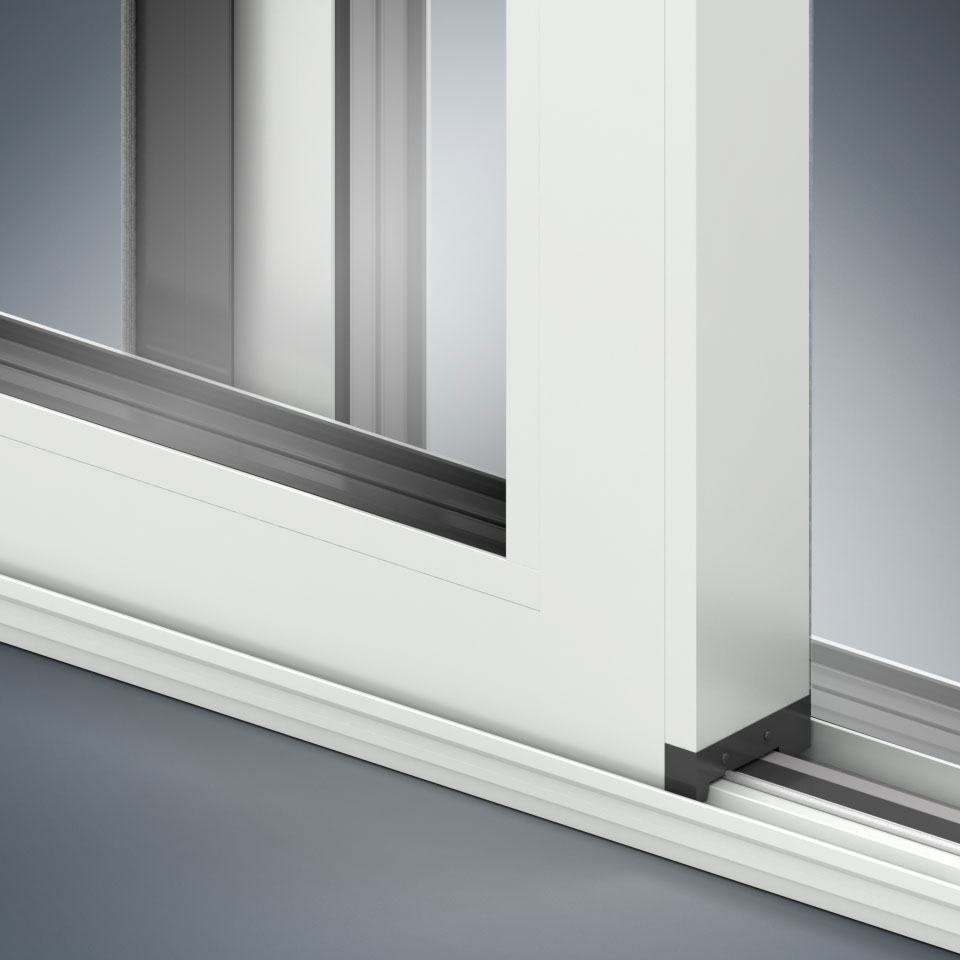

Querschnitt des unteren Teils des Patio HST 77 in der MONO-Version.
Ecke | FIX im Rahmen "Mono"
    1. Aktiver Eckflügel
    2. Gekerbte Außenschwelle
    3. Terrassenebene
    4. „Mono“-Rahmen (174 mm)
    5. Erdgeschoss
    6. Führungsschiene
    7. Aktiver Eckflügel
    8. Abschließende Eckdichtung
    9. Haken Sie die Beschläge ein
    10. Beschläge Kupplungssteckdose

PARAMETER

Ud = 0,84 W/m²K

für Konstruktionen 3000 x 2900 mm mit Ug=0,5 W/m²K mit warmer Kante Chromatech Ultra

Lt = 74 %

für SUPERtermo 0,5 Glas
mit neuer, hellerer Thermobeschichtung

G = 53 %

für SUPERtermo 0,5 Glas
mit neuer, hellerer Thermobeschichtung

Dem Druck von 1600 Pa wird standhalten, der durch eine Windgeschwindigkeit von 182 km/h verursacht wurde.

Auch bei starkem Regen mit Windgeschwindigkeiten von 112 km/h, wird kein Wasser durchgelassen.

Rw = 35 dB bis 46 dB
abhängig vom Akustikglas
