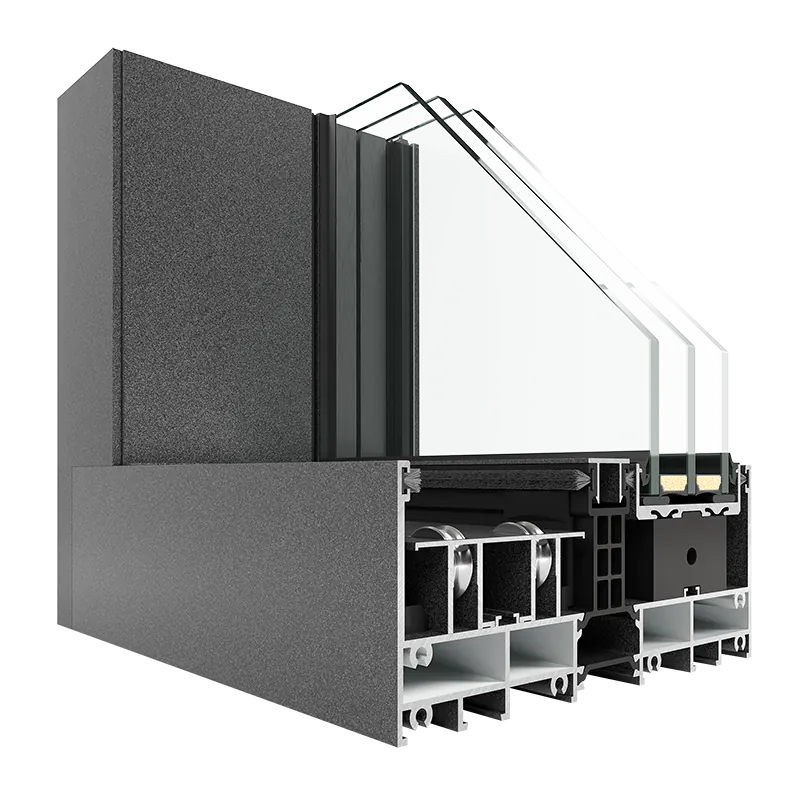

Skyline-Flügel

SkyLine

Aluminium-Schiebetüren, die den Innenraum dezent mit der Wohnumgebung verbinden. Die Rahmenprofile sind in den Wänden, der Decke und dem Boden verborgen, die Flügelprofile im unteren und oberen Teil des Rahmens. Die Sicht wird durch den nur 25 mm breiten Pfosten nicht beeinträchtigt.

SkyLine ist eine auf sehr schmalen Profilen basierende Lösung, mit der Sie großformatige Glaswände erstellen können. Durch die Wahl eines Antriebs mit Stellantrieb oder Verriegelung am Pfosten werden die Flügelprofile auch an den Seiten der Schiebetür unsichtbar. Dank dessen ermöglichen Ihnen die Strukturen, die Beobachtung der Umgebung des Hauses in vollen Zügen zu genießen.

SkyLine ist eine auf sehr schmalen Profilen basierende Lösung, mit der Sie großformatige Glaswände erstellen können. Durch die Wahl eines Antriebs mit Stellantrieb oder Verriegelung am Pfosten werden die Flügelprofile auch an den Seiten der Schiebetür unsichtbar. Dank dessen ermöglichen Ihnen die Strukturen, die Beobachtung der Umgebung des Hauses in vollen Zügen zu genießen.

FARBE

Die Pulverbeschichtung ist ein Verfahren, bei dem Pulverlack im elektrostatischen Spritzverfahren auf ein Aluminiumprofil aufgetragen wird. Das pulverbeschichtete Element wird in einen Offen geschoben bei ca. 200 °C. Infolgedessen schmilzt das Pulver und die Beschichtung härtet aus. Die Pulverbeschichtung ermöglicht eine dauerhafte und glatte Beschichtung ohne Fehler in Form von Falten oder Flecken. Holzähnliche Farben entstehen jedoch durch die Übertragung des Musters von der Folie (mit darauf aufgetragenem Pigment) auf die Aluminiumprofile im Sublimationsverfahren.

Querschnitte

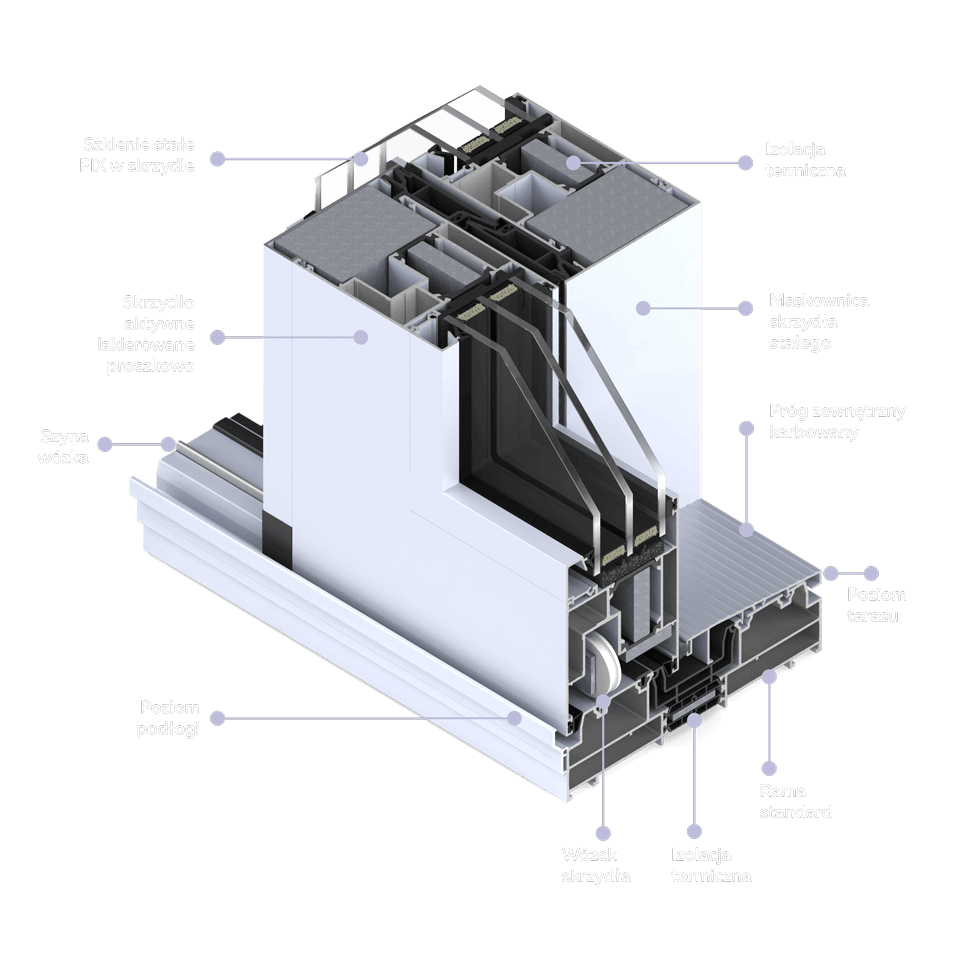

Querschnitt der Hebeschiebetüren Patio HST 77.
Standardrahmen

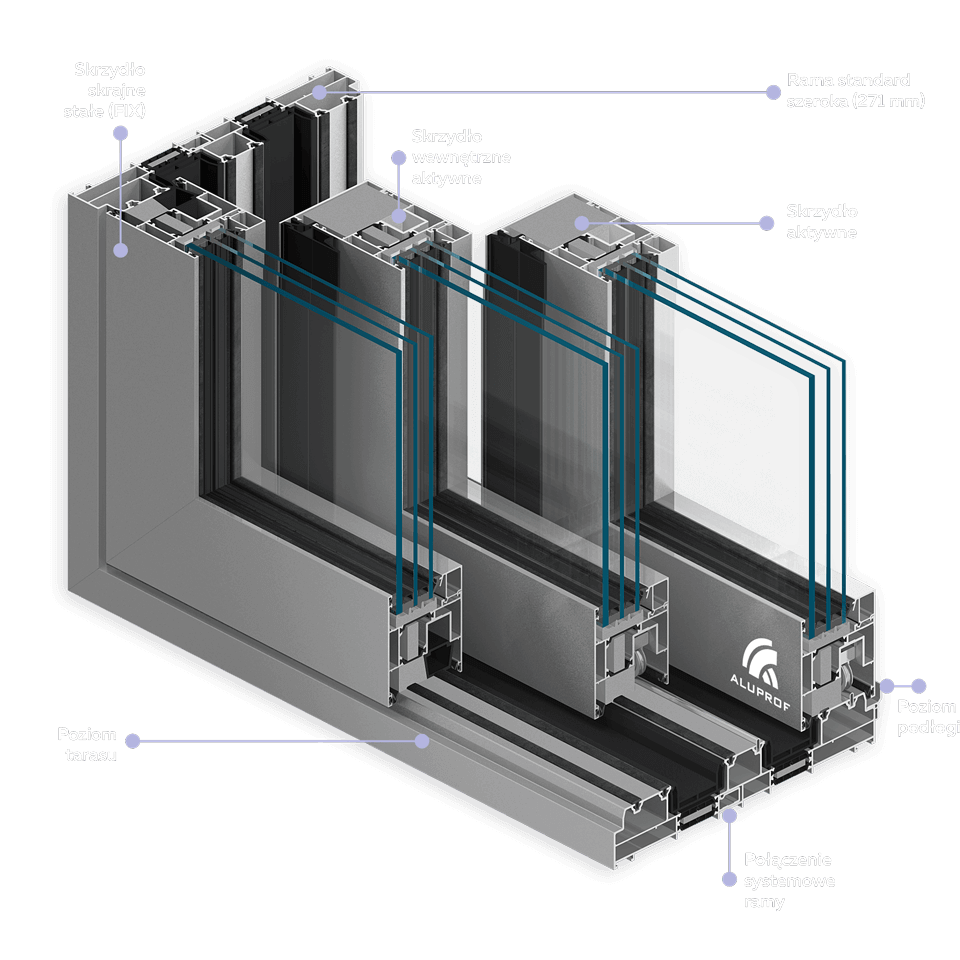

Patio HST 77 Querschnitt mit drei Flügeln.
3-flügelig | Standardrahmen

Querschnitte

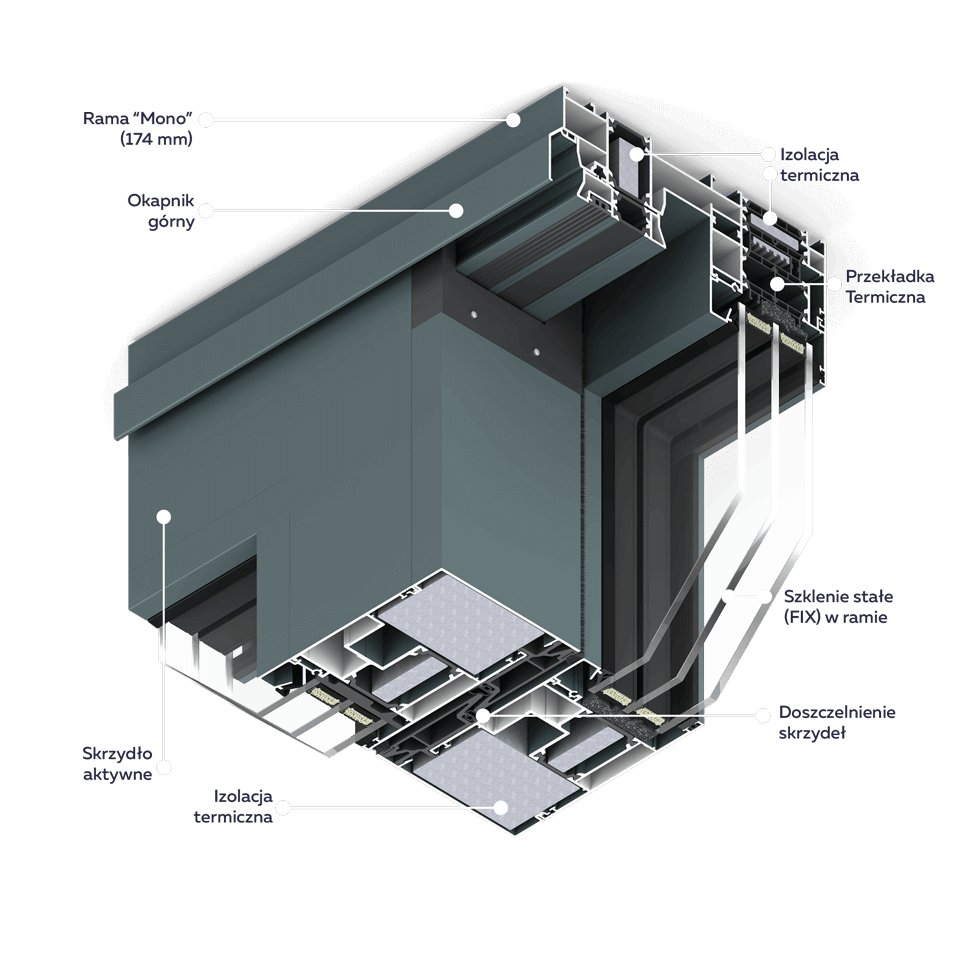

Querschnitt des oberen Teils des Patio HST 77 in der MONO-Version.
FIX im Rahmen

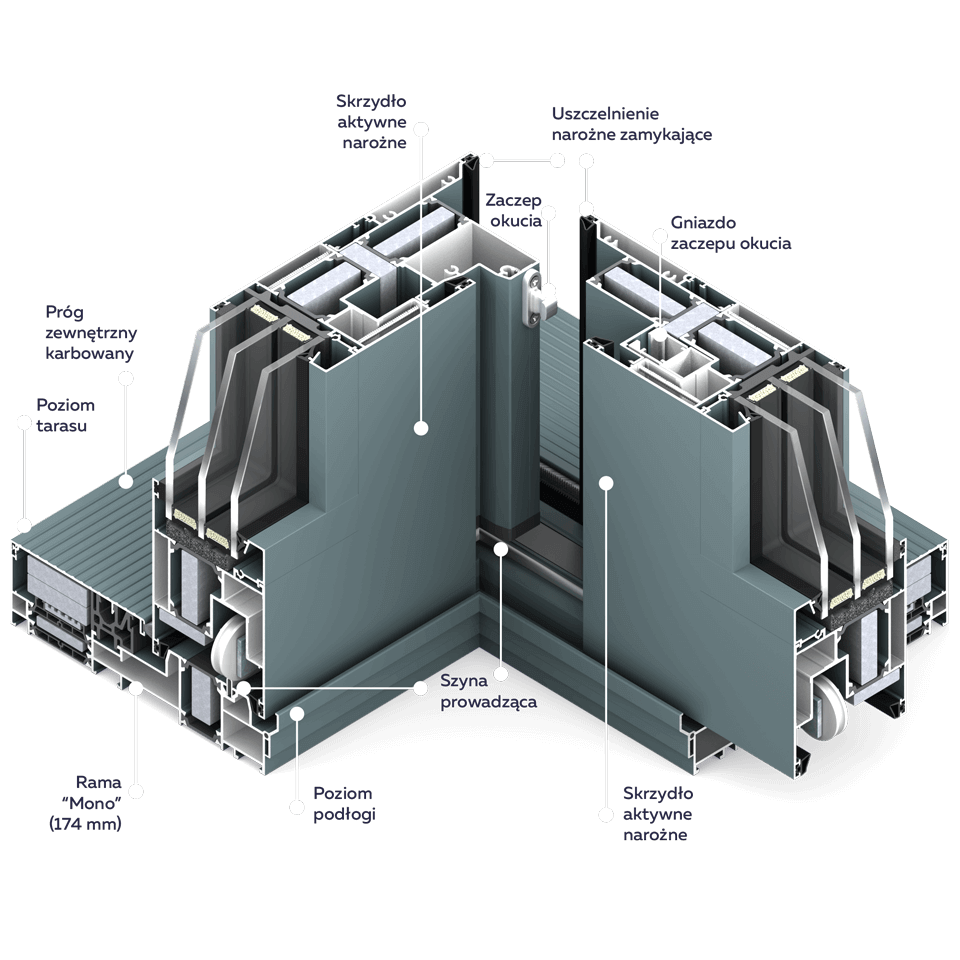

Querschnitt des unteren Teils des Patio HST 77 in der MONO-Version.
Ecke | FIX im Rahmen "Mono"

Querschnitte

Schema A - 1 Schiebeflügel
  1. Rahmentiefe – 70 mm
  2. Das Flügelprofil ist vollständig im Rahmen verborgen
  3. Rahmen – 190 mm
  4. Pfosten am Gelenk der Flügel – 25 mm
    In Verbindung mit dem verdeckten Flügel dient er als Handlauf
  5. Profile mit 3-Kammer-Aufbau mit Wärmedämmung
  6. Gesamtabmessung mit linearer Entwässerung – 300 mm
  7. Falthöhe – 129 mm
  8. Die sogenannte „null bar“
Schema D - 2 Antriebsflügel
  1. Verglasungsbereich – 52-60 mm
  2. Manueller Flügel – max. 500 kg
  3. Ein Schiebeflügel mit Platz für einen Handlauf oder einen Griff – 190 mm
  4. Systemverlängerung aus Aluminium
  5. Linienentwässerung mit Edelstahl-Abdeckrost (Option)
  6. Laufrollen aus Edelstahl oder schwarzem Polyamid
  7. Gleitdichtungen im Rahmen – modern, ästhetisch und geräuschlos im Betrieb

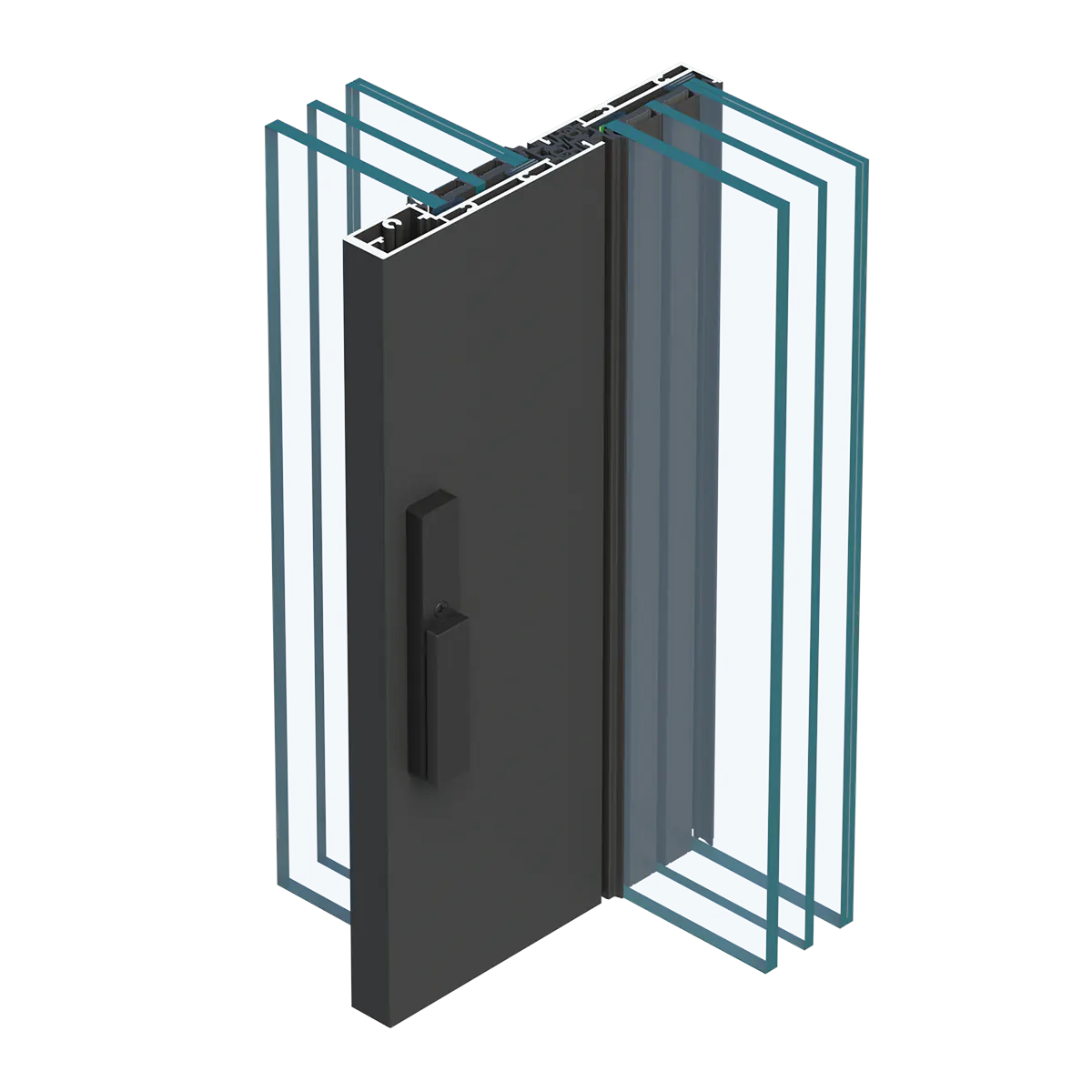

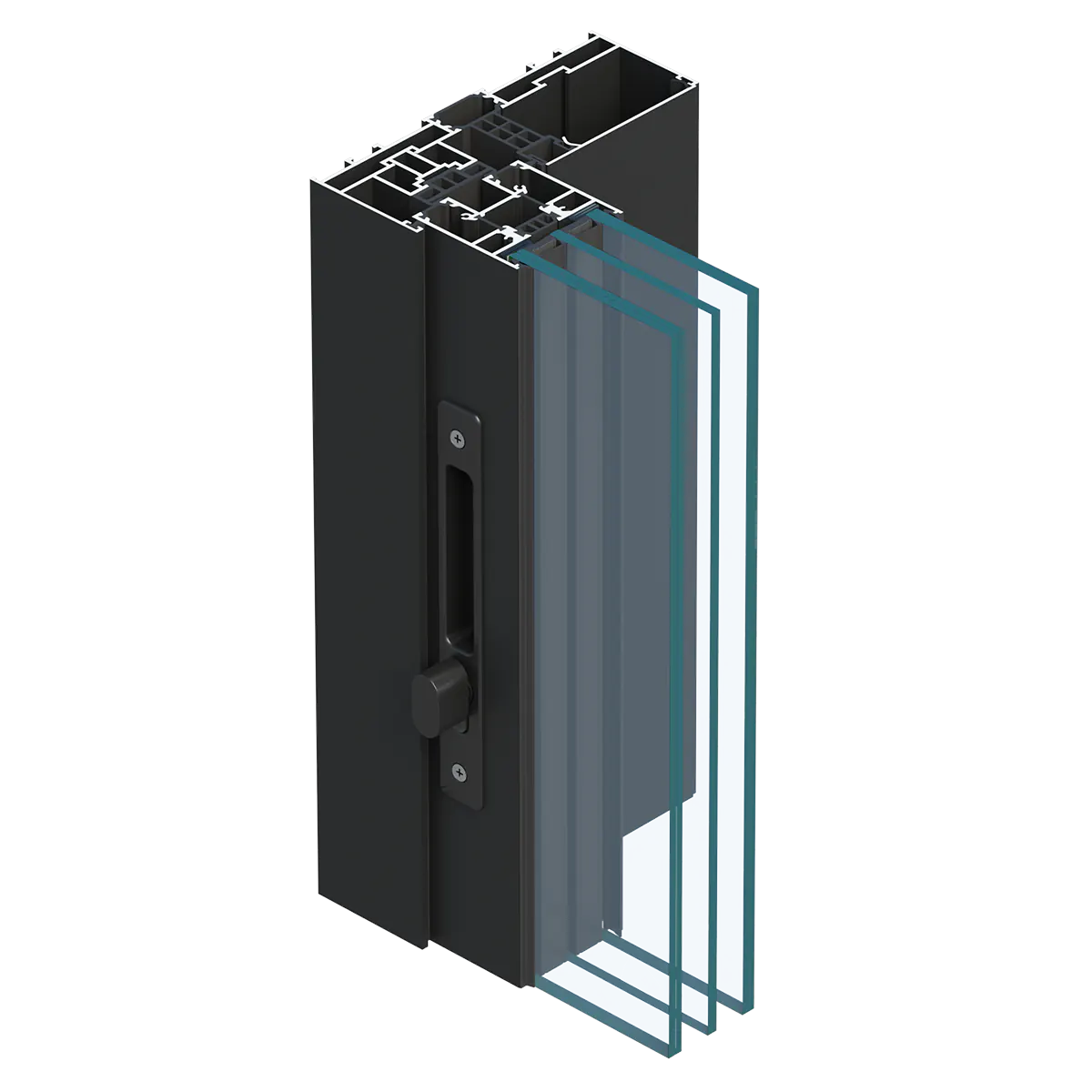

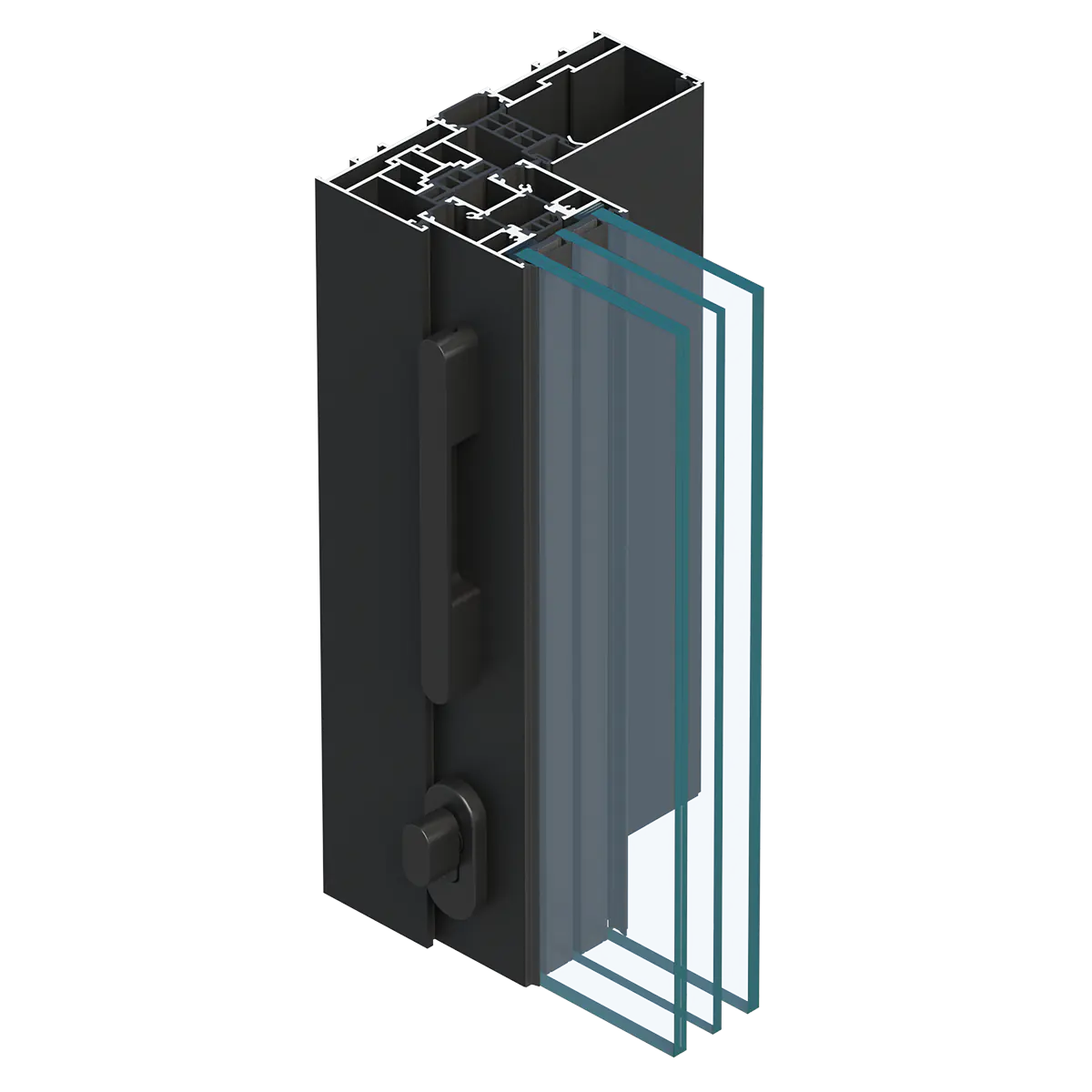

Griffe

PARAMETER

Ud = 0,80 W / m²K

für Türen mit einer Flügelgröße von 2049 x 3441 mm mit Glas Ug = 0,5 W / m²K und einem warmen Rahmen

Lt = 74 %

für SUPERtermo 0,5 Glas
mit neuer, hellerer Thermobeschichtung

G = 53 %

für SUPERtermo 0,5 Glas
mit neuer, hellerer Thermobeschichtung

Es hält einem Druck von 1200 Pa stand, der durch eine Windgeschwindigkeit von 158 km/h verursacht wird.

Es ist bei Starkregen mit einer Windgeschwindigkeit von 97 km/h wasserundurchlässig.

Rw = 35 dB bis 46 dB
abhängig vom Akustikglas
