Großflächige Strukturen öffnen den Innenraum zur Außenwelt und lassen viel natürliches Licht in den Raum. Zu diesen Lösungen gehört die hölzerne Hebe-Schiebe-Tür Patio HS. Die Verwendung von Beschlagsmechanismen der Marke Siegenia ist eine Garantie für eine ordnungsgemäße und komfortable Nutzung.
Wooden Patio HS – verfügbare Produktlinien
Die Hebe-Schiebetüren aus dem Angebot von MS Okna i Drzwi sind in fünf Produktlinien erhältlich: Soft, Classic, Modern, Art und Old. Die einzelnen Optionen unterscheiden sich in der Ausführung des Flügelfalzes sowie der Glasleiste voneinander. Das macht es einfach, eine Lösung zu finden, die zu Ihrer bevorzugten Inneneinrichtung und Ihrem architektonischen Stil passt.
Patio HS aus Holz – Blattstärke
Flügel der hölzernen Patio HS werden auf Basis von Profilen mit einer Dicke von 92 mm hergestellt. Es ist jedoch nicht die einzige Option aus dem Angebot von MS Okna i Drzwi. Das Sortiment umfasst auch Konstruktionen, die mit Flügelprofilen mit einer Dicke von 68 und 80 mm erstellt wurden. Jede der genannten Optionen gibt es in fünf Produktlinienvarianten (Soft, Classic, Modern, Art und Old). Die Unterschiede zwischen den einzelnen Profildicken zeigt die folgende Grafik (am Beispiel der Linie Modern).

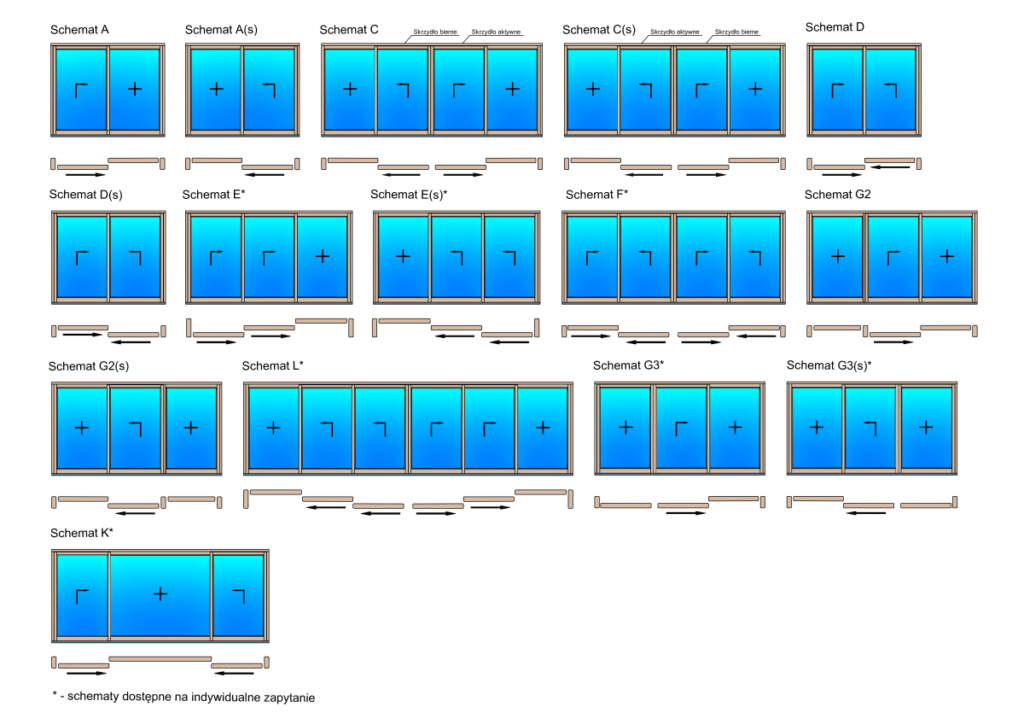

Öffnungsdiagramme
Wooden Patio HS kann in vielen Öffnungsschemata hergestellt werden. Die verschiedenen Optionen unterscheiden sich in der Anzahl und Lage der festen und verschiebbaren Quartiere. Die verfügbaren Varianten finden Sie unten.
Holzarten und Farben
Patio HS aus dem Angebot von MS Okna i Drzwi kann in zahlreichen Kombinationen hergestellt werden, je nach gewählter Holzart und -farbe. Die verfügbaren Rohmaterialtypen unterscheiden sich nicht nur in ihrem äußeren Erscheinungsbild, sondern auch in ihren Eigenschaften. Erweiterte Farbpaletten ermöglichen es, das Produkt an die Vorlieben der Kunden sowie an die Inneneinrichtung anzupassen.
Patio HS-Beschläge
Der Bedienkomfort großflächiger Verglasungen ergibt sich vor allem aus den verwendeten Beschlagsmechanismen. Produkte aus dem Angebot von MS Okna i Drzwi sind mit Beschlägen der Marke Siegenia ausgestattet. Das System PORTAL HS zeichnet sich durch innovative Lösungen aus, u. a. Verriegelung mit Unterstützung, die einen reibungslosen Lauf der Flügel gewährleisten und somit einen hohen Bedienkomfort der hölzernen Hebe-Schiebetüren bieten.
Garantierter Schutz vor Wärmeverlust

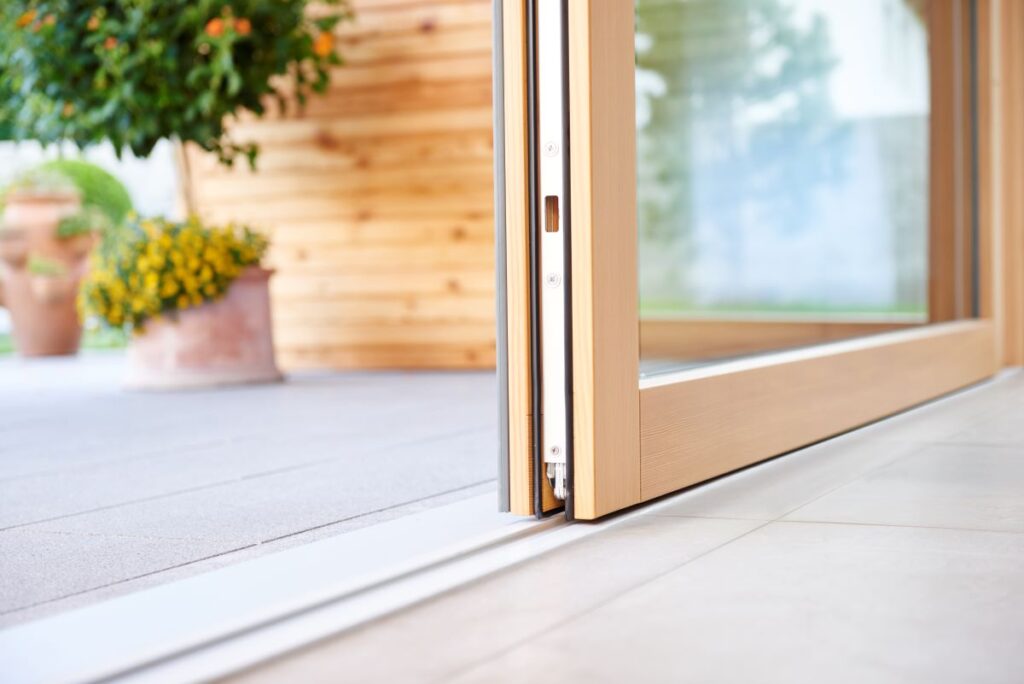

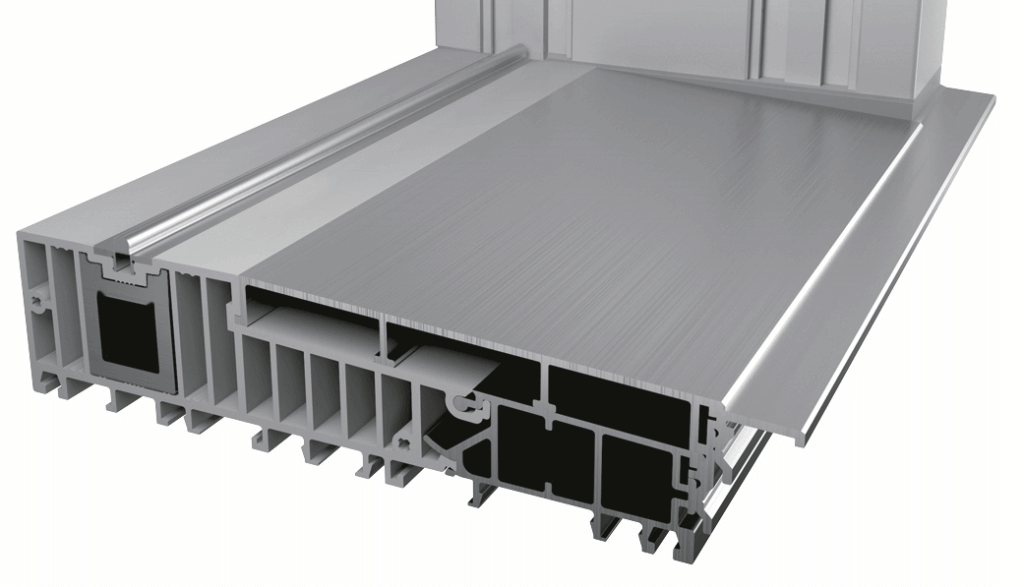

Zu den Komponenten, die für die Funktionalität von Patio HS 92, Patio HS 80 und Patio HS 68 verantwortlich sind, gehört die Bodenschwelle ECO PASS. Was zeichnet sie aus?
- Der einzige Überstand ist die 5mm Laufschiene.
- Innerhalb der Schwelle befinden sich 10 Kammern. Dadurch wird eine optimale Wärmedämmung gewährleistet, was bedeutet, dass der Raum vor Wärmeverlusten geschützt ist.
- Die Verwendung eines Komplementärprofils in Kombination mit einer 5-mm-Schiene ermöglicht einen barrierefreien Durchgang (nach DIN 18040-2).

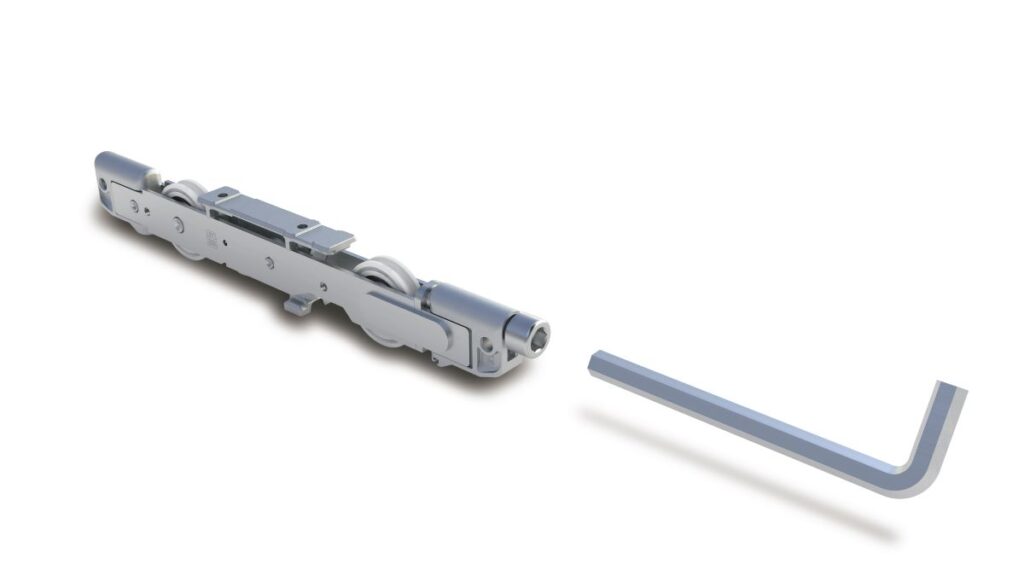

Leichtes Verschieben der Konstruktion
Hebe-Schiebetüren erreichen beeindruckende Dimensionen, was sich direkt in ihrem hohen Gewicht niederschlägt – bis zu 400 kg. Aus diesem Grund ist es notwendig, die richtigen Komponenten zu verwenden, um sicherzustellen, dass die Benutzer sie komfortabel bedienen können. Zu diesen Lösungen gehören verstellbare Fahrwerke, die mit der Laufschiene arbeiten. Sie ermöglichen die Optimierung der Flügelbewegung und erleichtern eventuelle Wartungsarbeiten. Der hintere Teil des Gangflügels kann leicht angehoben werden (um ca. 3 mm), was dazu dient, leichte Ungenauigkeiten, die mit der Platzierung des Flügels im Rahmen verbunden sind, zu korrigieren.
Dichtungsschienen – Schutz vor Wärmeverlust
Die gute Wärmedämmung des Holz-Patio HS ist u.a. zurückzuführen auf Dichtungsschiene. Sie garantiert einen wirksamen Schutz gegen Einbrecher, Wind und Niederschlag. Es ist erwähnenswert, dass die Hinzufügung mehrerer Elemente zu den Schienen einen Schutz gegen Einbruch in der RC2-Klasse bietet. Der Vorteil dieser Komponenten ist auch die Möglichkeit der einfachen Einstellung des Flügels durch das Vorhandensein von verstellbaren Hakenklemmen. Sie erschweren das Ausbalancieren des Flügels.
Die im Holz-Patio HS verwendeten Schienen sorgen für eine horizontale und vertikale Isolierung.
Sanftes Schließen von großartigen Konstruktionen
Hölzerne Hebe-Schiebetüren aus dem Angebot von MS Okna i Drzwi sind standardmäßig mit einer Funktion zum sanften Schließen ausgestattet – SOFT CLOSE. Zu diesem Zweck wird ein spezielles Element am Flügel befestigt. Ein Teil davon ist ein Stoßdämpfer, der beim Schließen des Flügels auf einen Haken in der Führungsschiene trifft und sich daran befestigt. Dies bewirkt eine Entspannung der Gasfeder im Siegenia-Mechanismus und somit ein Abbremsen des Flügels und sein sanftes Einführen in den Rahmen. Die Verwendung von SOFT CLOSE ermöglicht eine komfortable Bedienung schwerer Flügel großflächiger Patio HS-Türen. Darüber hinaus hat es einen positiven Einfluss auf die Sicherheit der Benutzer.
Die Funktionsweise des Mechanismus wird im folgenden Video erklärt.
Griffe für Hebe-Schiebetüren aus Holz
Das Aussehen der Konstruktion wird nicht nur durch die Profile beeinflusst, sondern auch durch das verwendete Zubehör, u. a. Griffe. Sie ermöglichen das Öffnen, Schließen und Verriegeln des aktiven Flügels von Patio HS. Eine der verfügbaren Optionen sind Griffe mit einseitigem Einsatz. Im Angebot von MS Okna i Drzwi sind sie in mehreren Farbvarianten erhältlich.
Galerie des hölzernen Patio HS

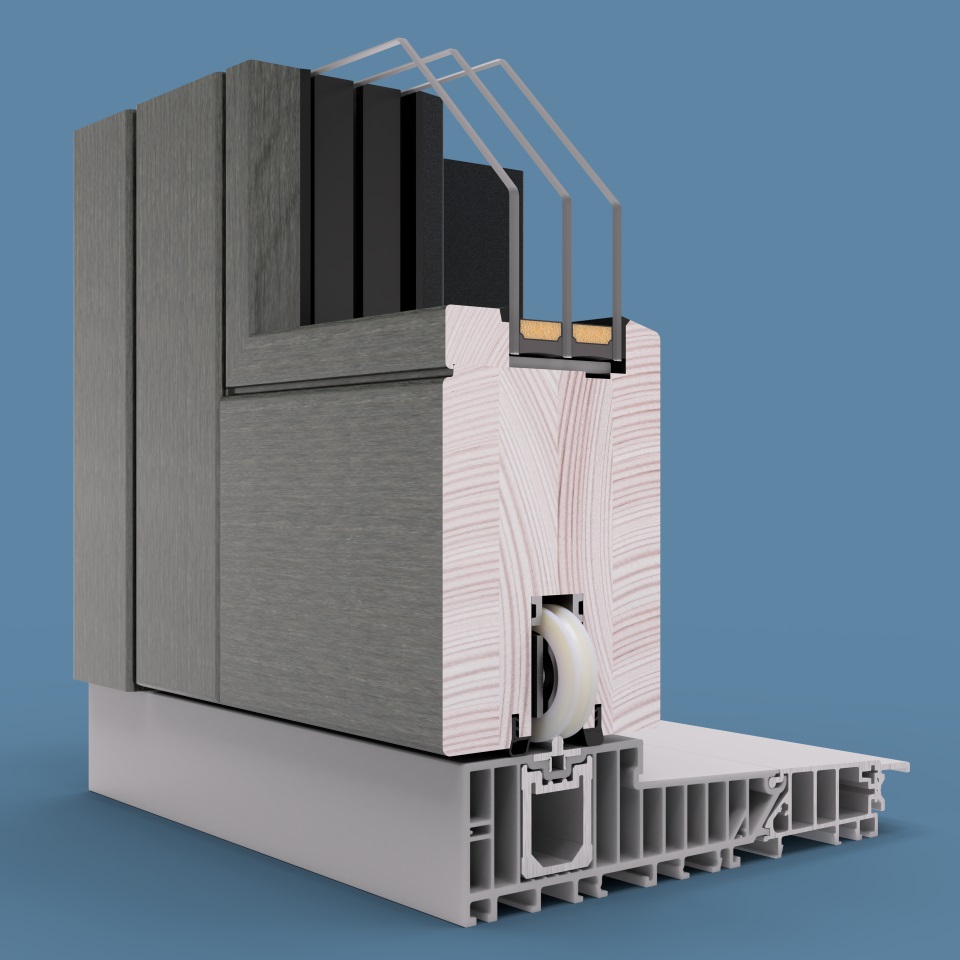

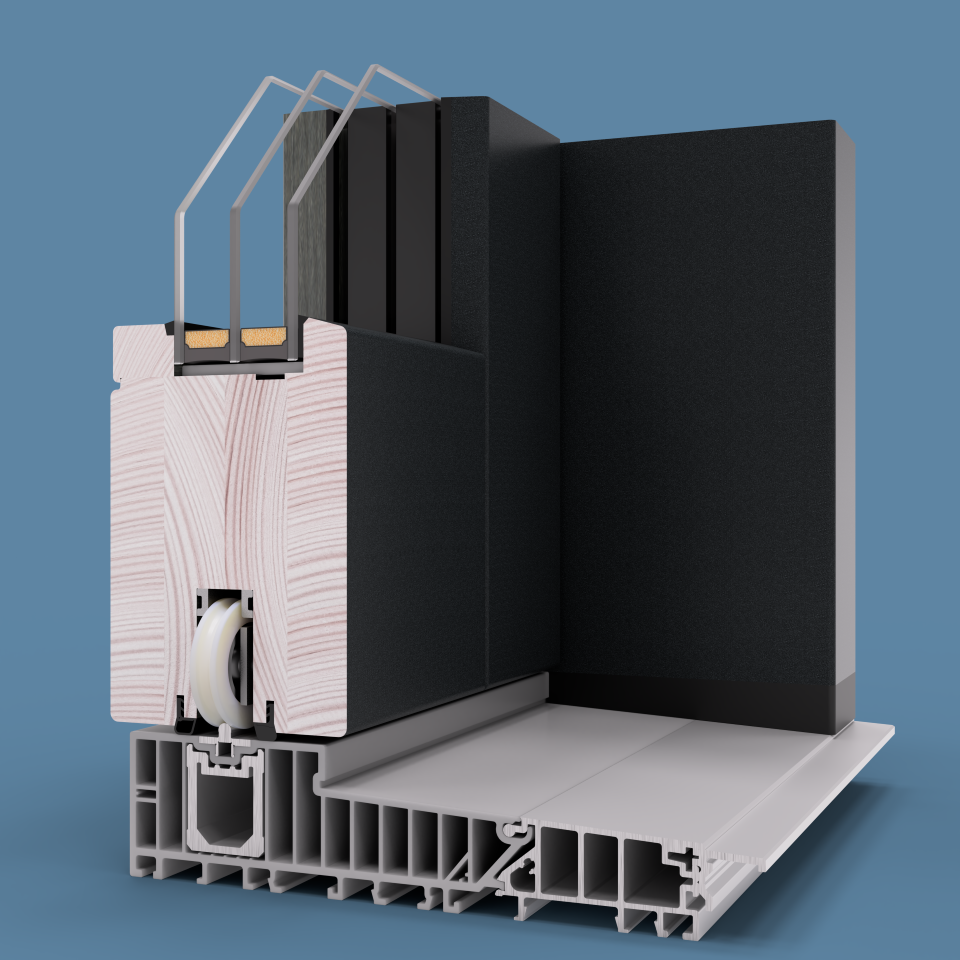

Die Konstruktion von Hebeschiebetüren aus Kiefernholz (4-Schicht-Sperrholz) wird durch die folgenden Grafiken veranschaulicht. Sie stellen eine Konstruktion aus der Produktlinie Modern dar, die aus 92 mm dicken Profilen erstellt wurde. Farben für Holzarbeiten:
- auf der Innenseite – Graphit (Sikkens-Palette),
- außen – Anthrazit Metallic (Sikkens-Palette, entspricht RAL 7016 Metallic).
Die folgende Tür enthält eine Glaspatrone mit einem Wärmedurchlässigungsfaktor von 0,5 W/m2K – SupERtermo 0,5. Wie alle in der MS-Komplex-Glasfabrik hergestellten Verglasungspakete wird es aus Glasscheiben ohne scharfe Kanten – geschliffen– hergestellt.
Die folgenden Visualisierungen sind für die folgenden Öffnungsschemata: A, A(s), C, C(s), G2, G2(s), G3 und G3(s).
